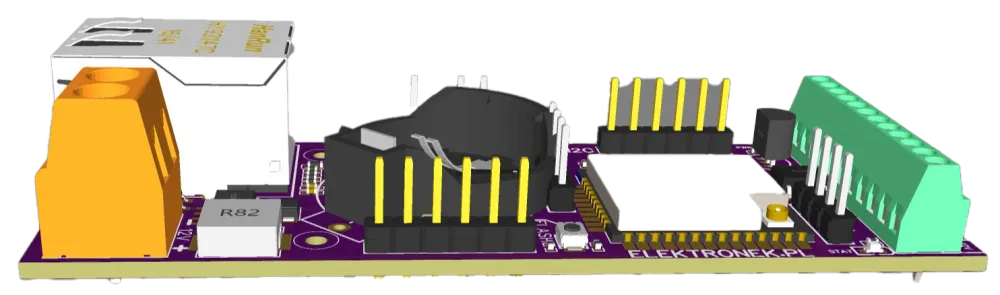

Sterownik rozdzielnicy ESP32

Serce systemu ROZ — ESP32 z Ethernetem i PoE, do którego dopinasz moduły rozszerzające po I2C.

Dane techniczne

Mikrokontroler: ESP32
Łączność: Wi-Fi 2,4 GHz (złącze anteny zewnętrznej), Ethernet RJ45
Zasilanie: do 30 V ze złącza zasilania lub PoE; przekazywane dalej do modułów

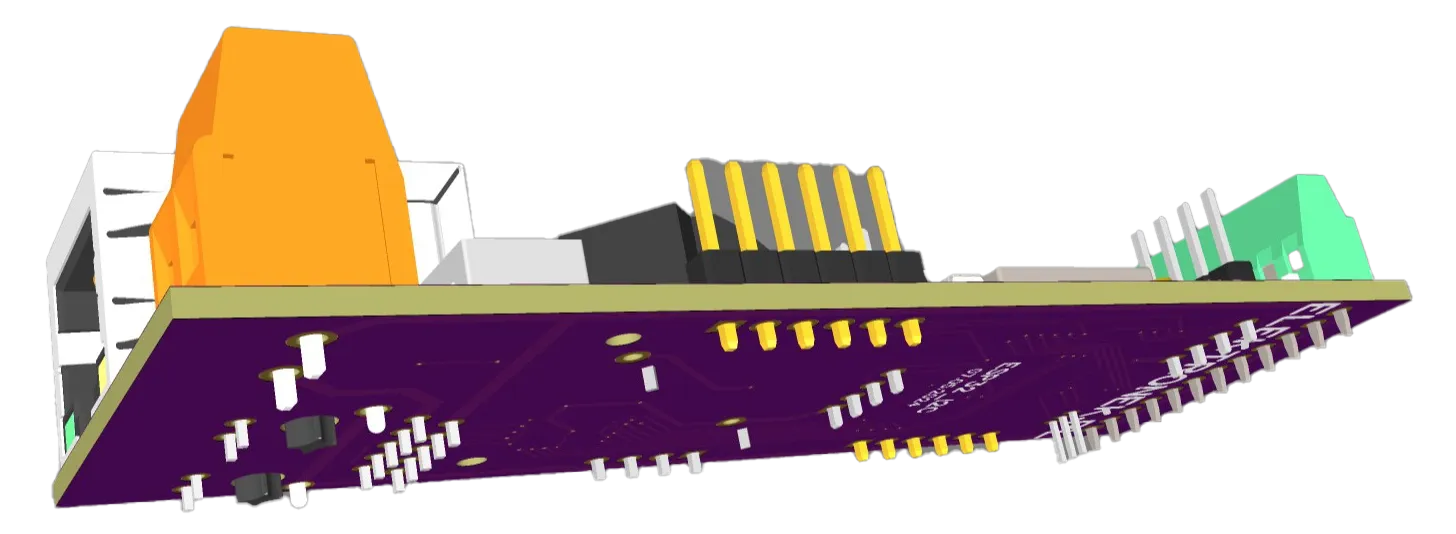

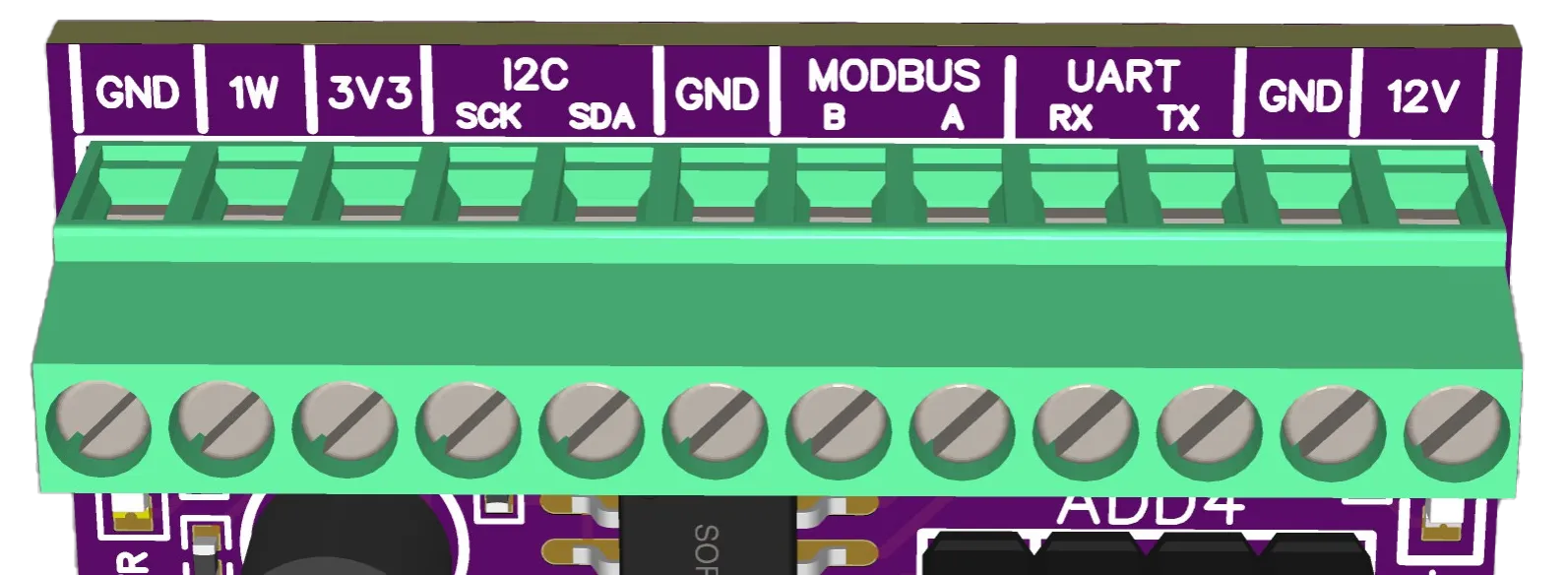

Interfejsy dodatkowe: I2C, MODBUS, 1-Wire, UART, GPIO, ADC, zegar RTC

Opis

Następca systemu sterowania rozdzielnicą do 128 kanałów. Sterownik jest podstawą dla wszystkich modułów rozszerzających serii ROZ — ściemniaczy, rolet, nawadniania — ale działa też samodzielnie, z wieloma czujnikami podłączonymi bezpośrednio.

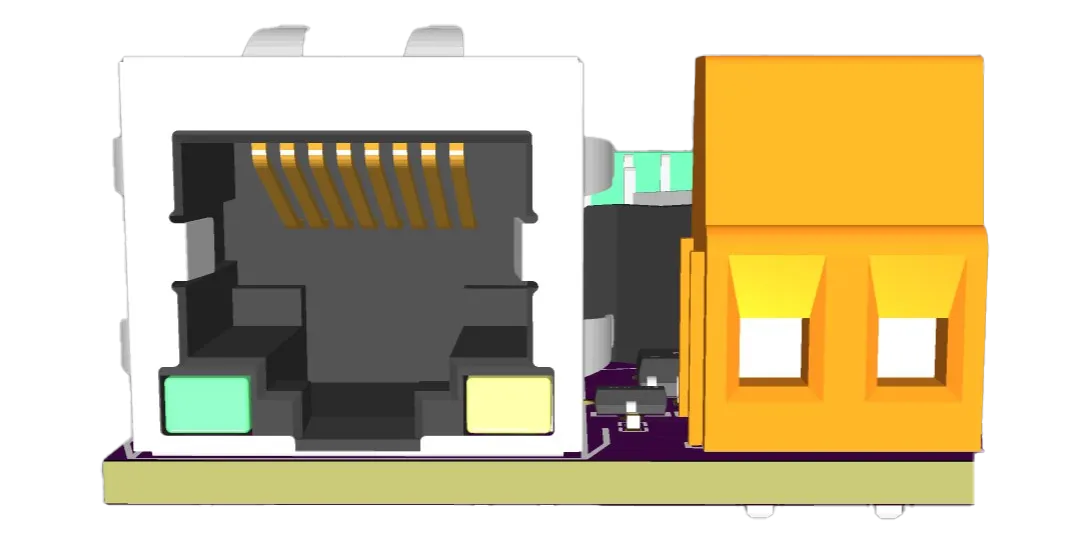

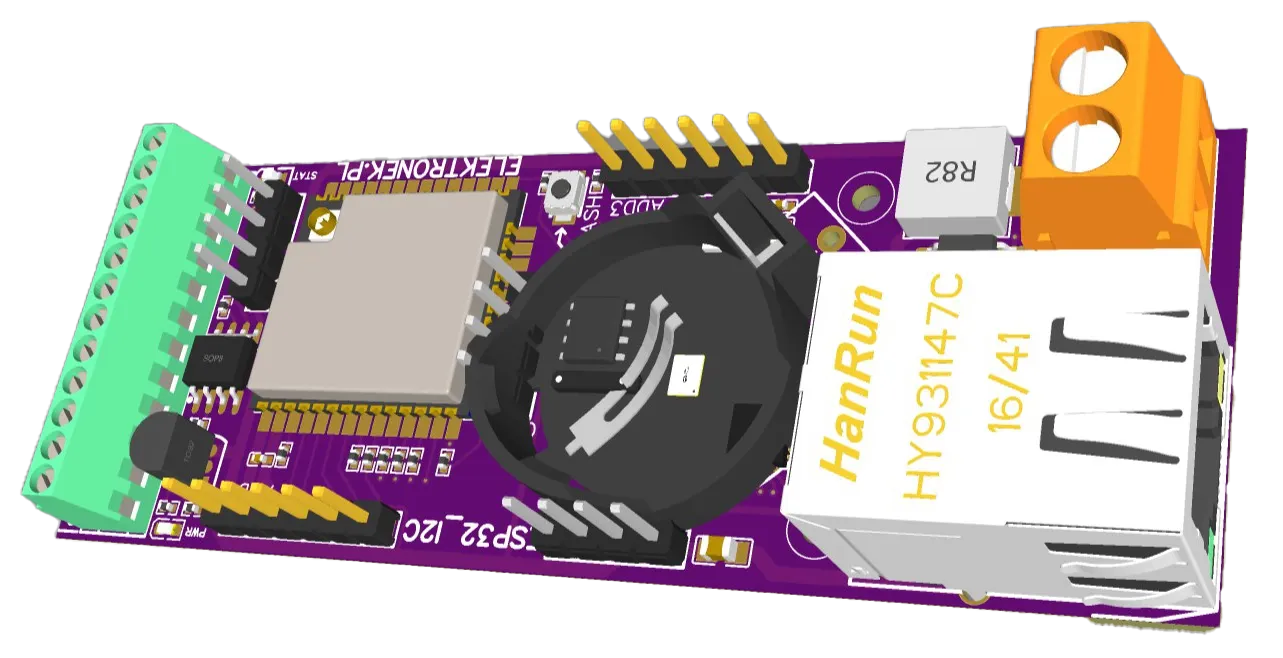

Na płytce jest ESP32 z wyjściem na zewnętrzną antenę (daleki zasięg Wi-Fi) oraz port Ethernet. Tam, gdzie sieć bezprzewodowa zawodzi, podłączasz przewód RJ45. Zasilanie — do 30 V albo PoE — może biec dalej do modułów, co porządkuje okablowanie w rozdzielnicy.

Funkcje

Komunikacja: Wi-Fi i Ethernet
Magistrale: I2C, MODBUS, 1-Wire, UART
GPIO i wejście ADC
Wbudowany zegar RTC
Zasilanie przekazywane do kolejnych modułów
Możliwość rozbudowy o nakładki, np. CAN albo pomiar energii

Zastosowania

Centrala rozdzielnicy z modułami ROZ: ściemniacz LED 16-kanałowy, ściemniacz LED dużej mocy, sterownik rolet, sterownik nawadniania
Samodzielny sterownik z czujnikami w rozdzielnicy

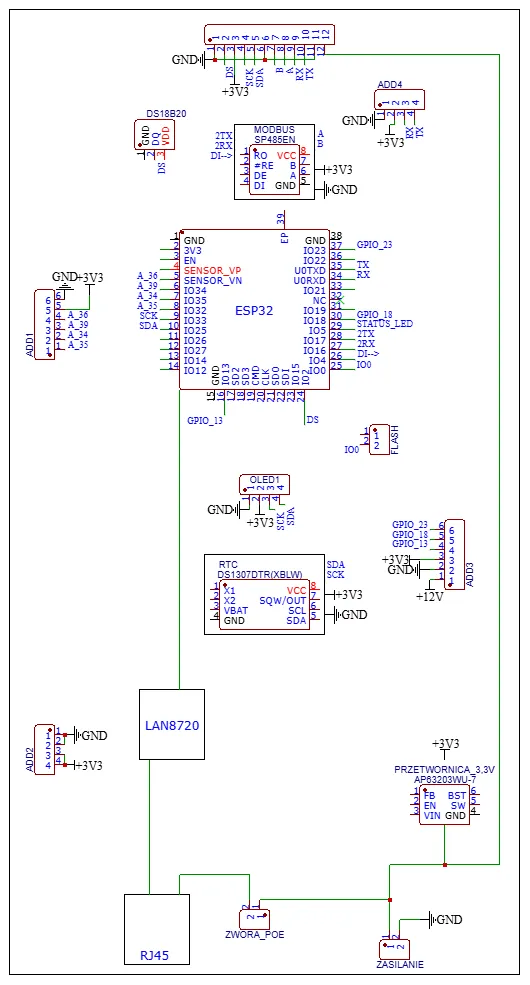

Schemat połączeń

Schemat wewnętrznych połączeń ROZ_ESP_v2
