ESP32_I2C · SSR-16ch_v1 · SWC-16ch_v3⚡ 230 V

System sterowania rozdzielnicą do 128 kanałów

Modułowy system: sterownik ESP32 + płytki wykonawcze SSR i wejściowe SWC po 16 kanałów.

Dane techniczne

Mikrokontroler
ESP32 (moduł ESP32_I2C)
Łączność
LAN (Ethernet), Wi-Fi; I2C między modułami
Zasilanie
ESP32_I2C: 5–24 V; SSR: faza L 230 V dla odbiorników
Wyjścia
SSR-16ch_v1: 16 × triak BT136S z optoizolacją
Wejścia
SWC-16ch_v3: 16 × optoizolowane (przyciski, włączniki)
Interfejsy dodatkowe
złącze wyświetlacza OLED I2C (np. SSD1306)

Zapytaj o dostępność i cenę — odpowiadamy mailowo.

Zapytaj o produkt

Opis

Modułowy system sterowania urządzeniami elektrycznymi w rozdzielnicy — oświetleniem, ogrzewaniem, wentylacją. Moduły łączysz szeregowo i kompletujesz pod potrzeby, np. 128 kanałów wykonawczych. Sterowanie przez LAN albo Wi-Fi.

Następcą systemu jest sterownik rozdzielnicy ESP32 ROZ_ESP_v2 z modułami rozszerzającymi serii ROZ.

Moduł Rola
ESP32_I2C sterownik: komunikacja LAN / Wi-Fi, opcjonalnie wyświetlacz OLED (np. SSD1306) lub nakładka z rozszerzeniami
SSR-16ch_v1 moduł wykonawczy: 16 kanałów na triakach BT136S z optoizolacją
SWC-16ch_v3 moduł wejściowy: 16 kanałów dla włączników i przycisków z optoizolacją (bez 230 V)

Funkcje

  • Sterowanie kanałami przez LAN albo Wi-Fi
  • Monitorowanie przycisków i włączników
  • Wskaźnik LED i przycisk testowy na każdym kanale
  • Dowolna konfiguracja i łączenie modułów
  • Rozbudowa o wyświetlacz OLED lub inne moduły

Podłączenie i konfiguracja

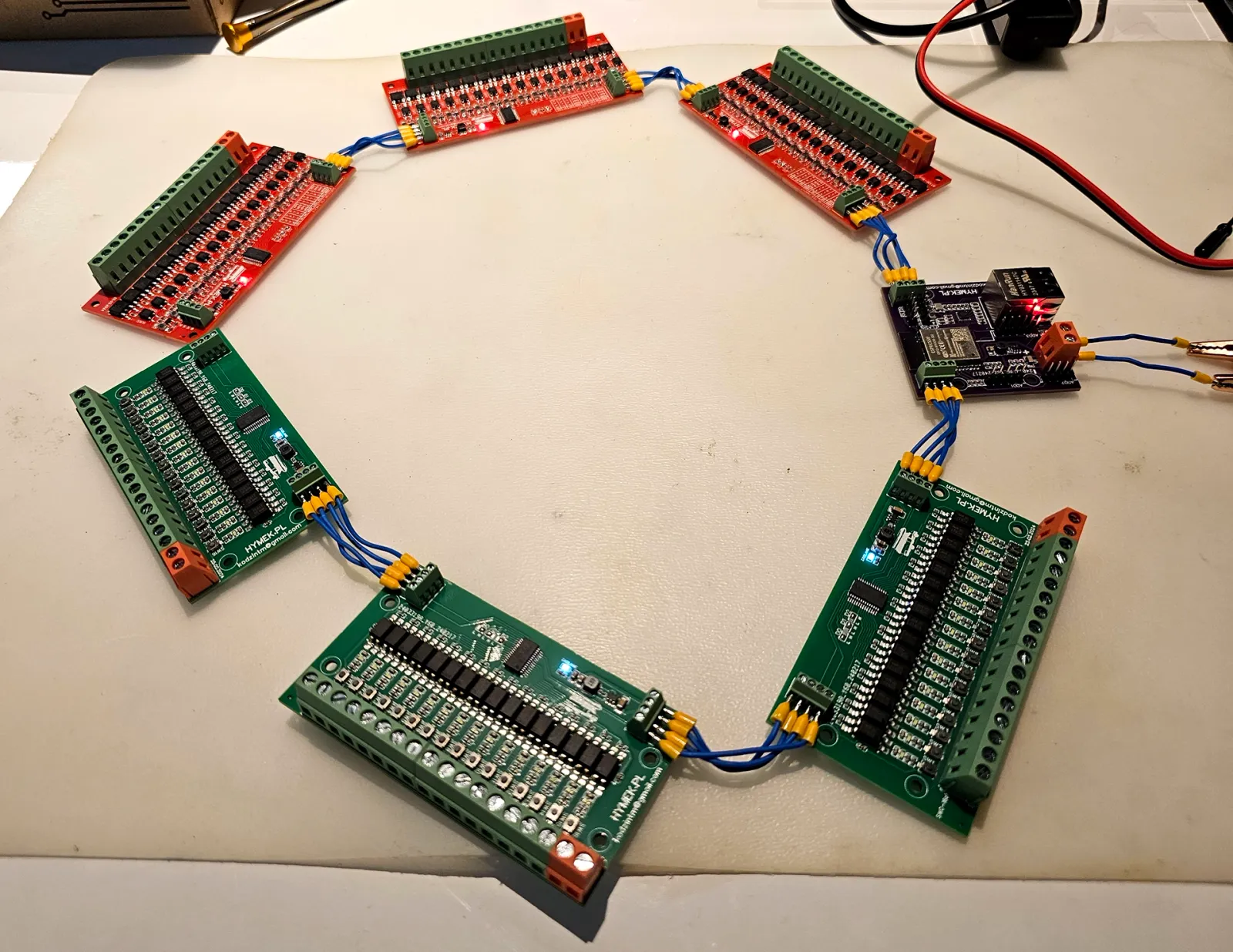

Łączenie modułów. Każdy moduł ma w górnej części dwa złącza komunikacji i zasilania — płytki łączysz szeregowo. Zaczynasz od ESP32_I2C, który zasila instalację: GND–GND, VCC–VCC, SDA–SDA, SCK–SCK.

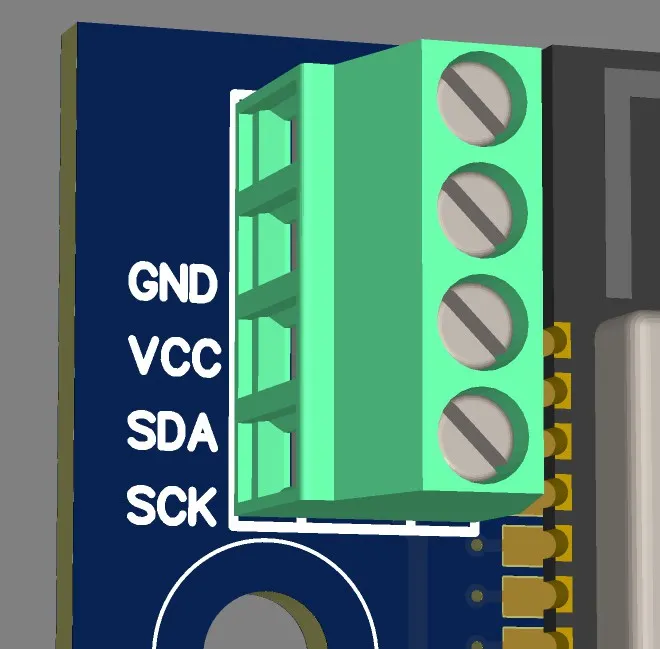

Łączenie modułów

ESP32_I2C. Zasilanie 5–24 V na dole z lewej (minus z lewej, plus z prawej), Ethernet z prawej. U góry z prawej złącze wyświetlacza OLED I2C — od lewej: GND, 3,3 V, SCK, SDA. Obok złącze i przycisk FLASH do programowania.

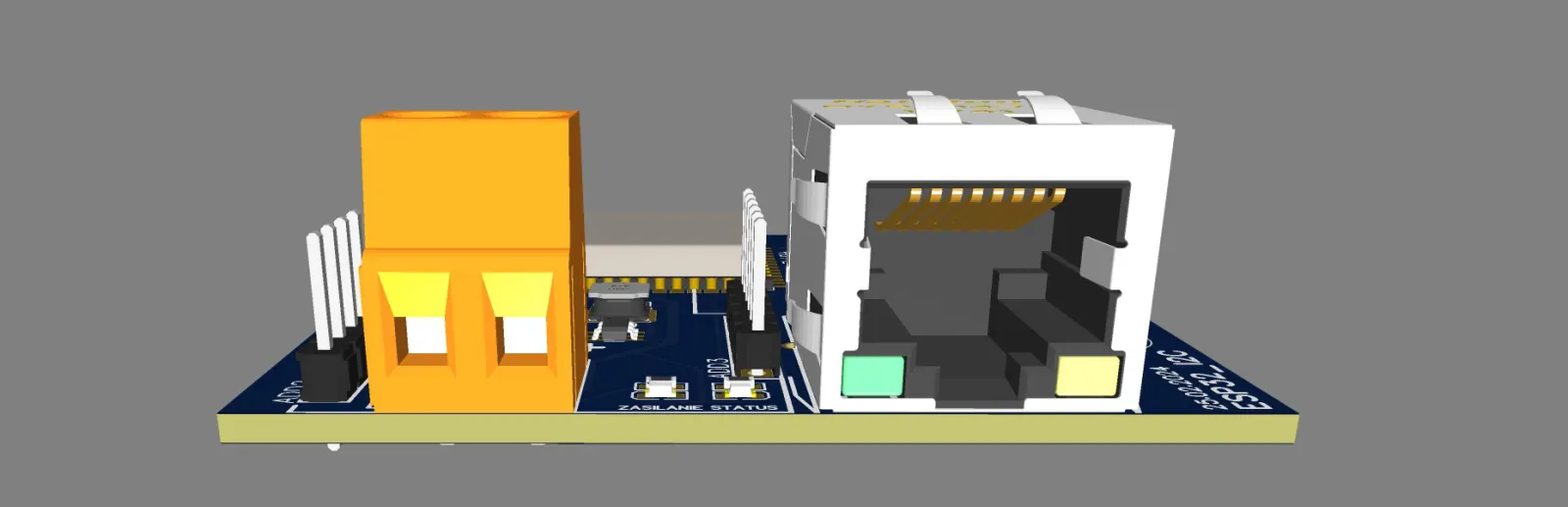

ESP32_I2C — zasilanie i Ethernet

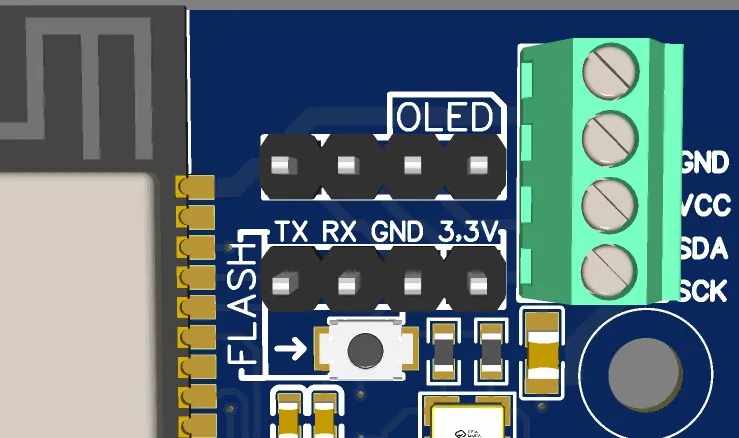

ESP32_I2C — złącze OLED i programowania

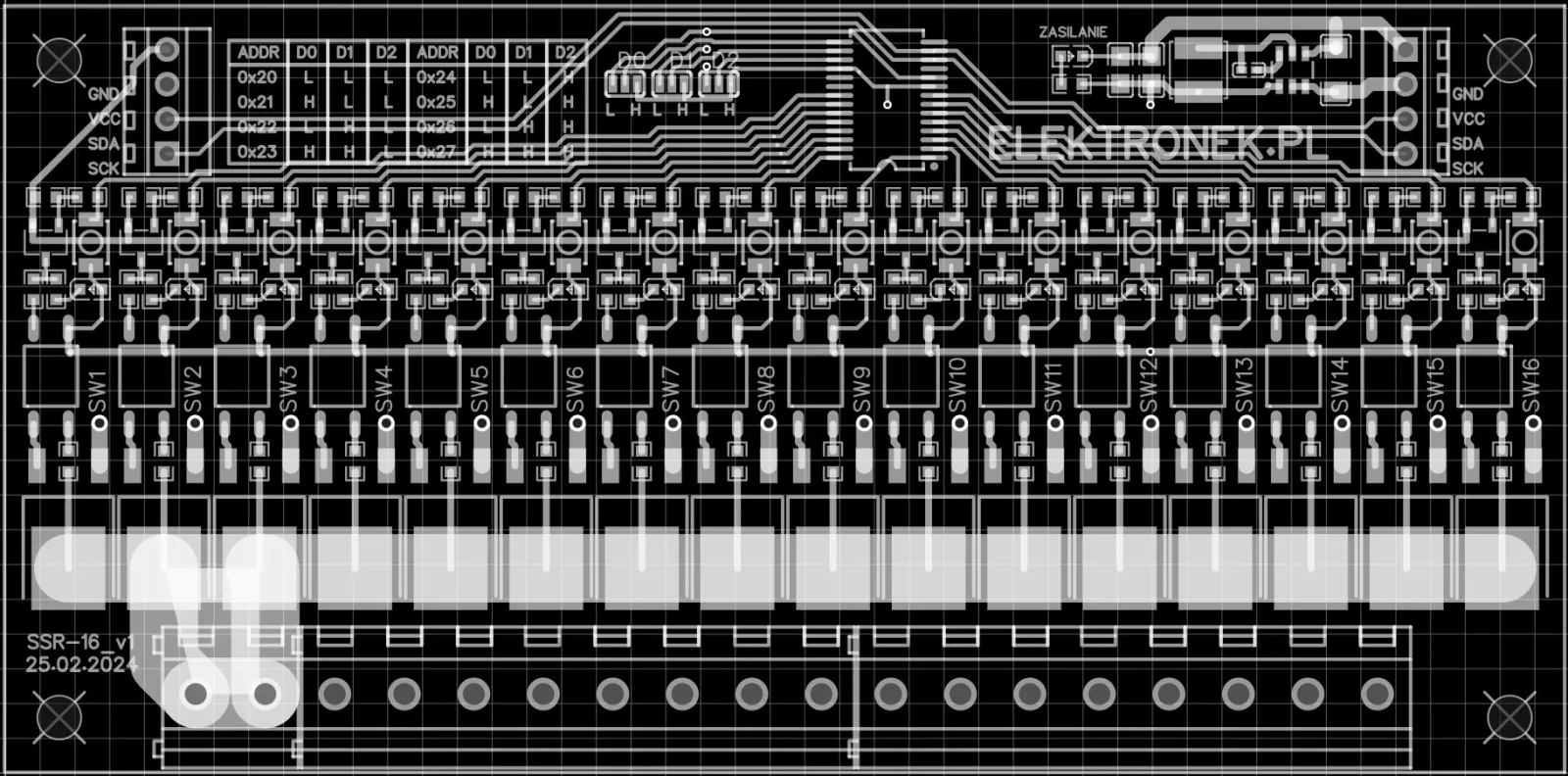

SSR-16ch_v1. Na dole dwa pomarańczowe złącza to faza L 230 V — są zmostkowane, więc przy małych mocach wystarczy jeden przewód. Dalej 16 wyjść dla odbiorników. Przewód ochronny PE i neutralny N dla odbiorników prowadzisz poza płytką. Każde wyjście ma optoizolację, diodę LED i przycisk testowy.

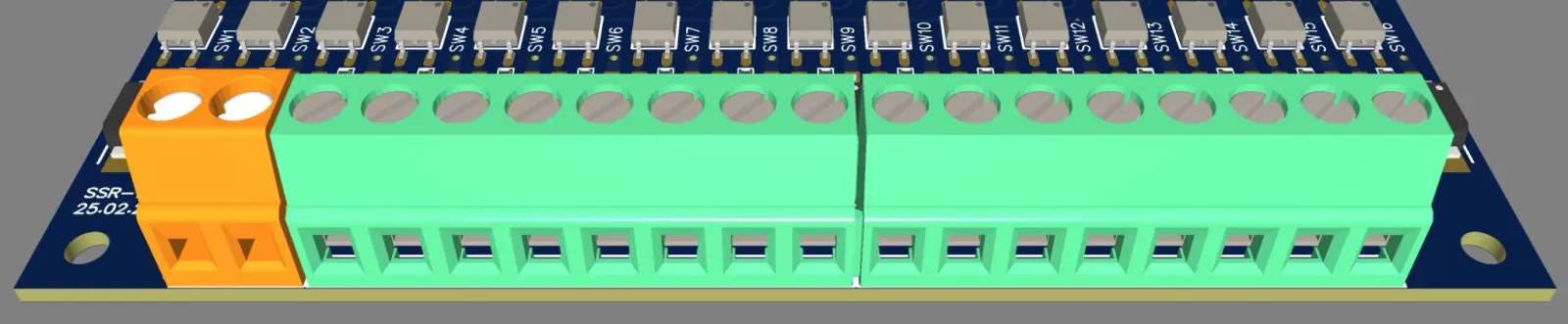

SSR-16ch_v1 — złącza

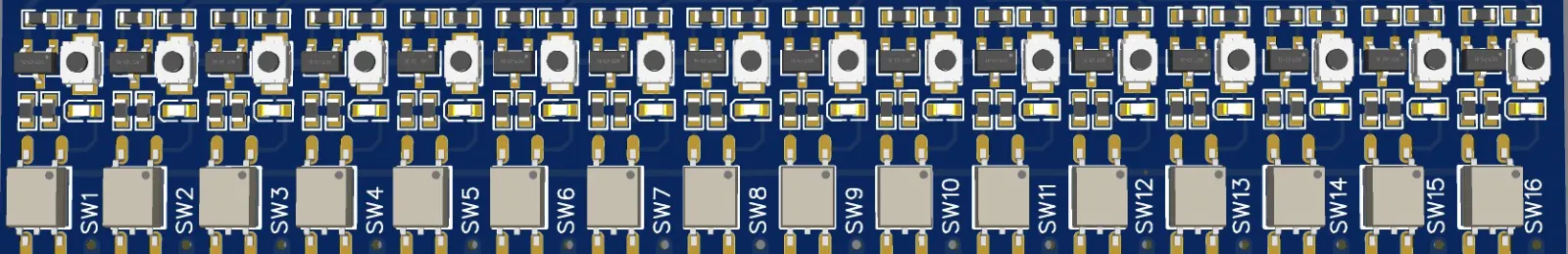

SSR-16ch_v1 — LED i przyciski testowe

Przyciski testowe na module SSR naciskaj elementem nieprzewodzącym — plastikowym albo drewnianym.

SWC-16ch_v3. 18 złączy na dole; pomarańczowe podwójne złącze z prawej (zmostkowane) to wspólny przewód z przycisków i włączników, pozostałe — po jednym włączniku na kanał. Każdy kanał ma optoizolację, diodę LED i przycisk testowy. W module SWC nie ma napięcia 230 V.

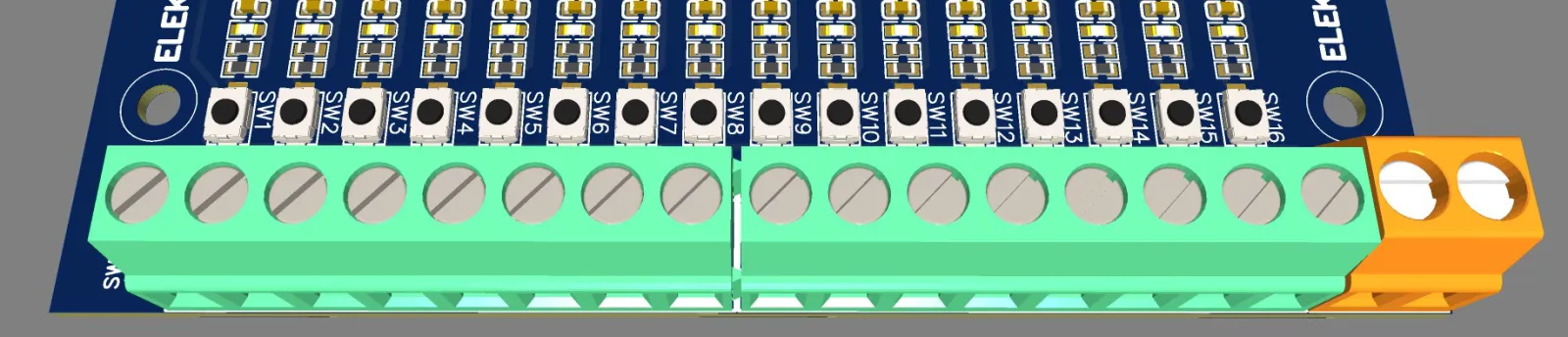

SWC-16ch_v3 — złącza

W razie wątpliwości zapytaj przed podłączeniem.

Programowanie

Przez UART z przyciskiem FLASH

  1. Podłącz programator: 1.TX, 2.RX, 6.GND.
  2. Przytrzymaj przycisk FLASH i podaj zasilanie.
  3. ESP jest w trybie programowania — wgraj firmware.

Program jest wgrany fabrycznie i aktualizuje się przez OTA — ręczne programowanie przez złącze i przycisk FLASH na ESP32_I2C.

⚡ Bezpieczeństwo

Urządzenie pracuje pod napięciem sieciowym 230 V. Montaż i podłączenie wykonuj wyłącznie przy odłączonym zasilaniu. Jeśli nie masz uprawnień ani doświadczenia z instalacjami elektrycznymi — zleć to elektrykowi.
