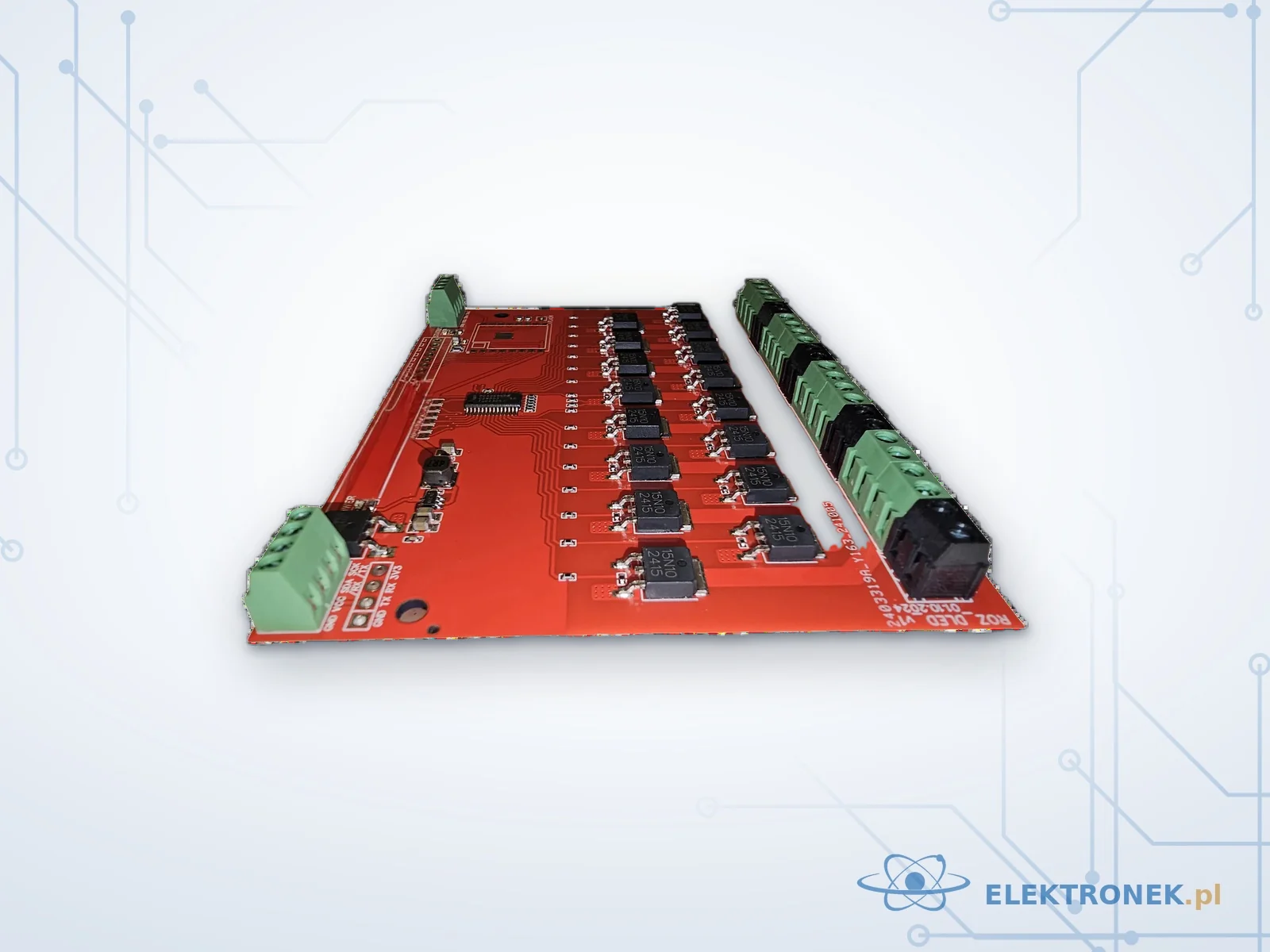

Ściemniacz LED 16-kanałowy
16 kanałów PWM na szynę DIN — moduł rozszerzający sterownika ROZ_ESP_v2.
Dane techniczne
- Łączność
- I2C (do sterownika ROZ_ESP_v2)
- Zasilanie
- do 32 V; logika zasilana razem z I2C
- Wyjścia
- 16 × PWM (MOSFET, wyjścia ujemne), do 5 A na kanał
- Wymiary
- 107 × 90 × 35 mm
- Montaż
- szyna DIN
Zapytaj o dostępność i cenę — odpowiadamy mailowo.
Zapytaj o produktOpis
Moduł do sterowania żarówkami i taśmami LED przez PWM. Podłączasz go po I2C do sterownika rozdzielnicy ESP32 — jeden sterownik obsłuży wiele takich modułów, dając dużo kanałów na jednym adresie IP. Łatwy w instalacji i konfiguracji.
Jeśli nie potrzebujesz Ethernetu i rozbudowanego systemu, jest wariant ROZ_DLEDW_v1 z wbudowanym Wi-Fi.
Funkcje
- 16 niezależnych kanałów PWM
- 8 złączy zasilania kanałów — moc rozkładasz na kilka zasilaczy
- Łączenie wielu modułów w jeden system
- Współpraca z popularnymi systemami automatyki domowej

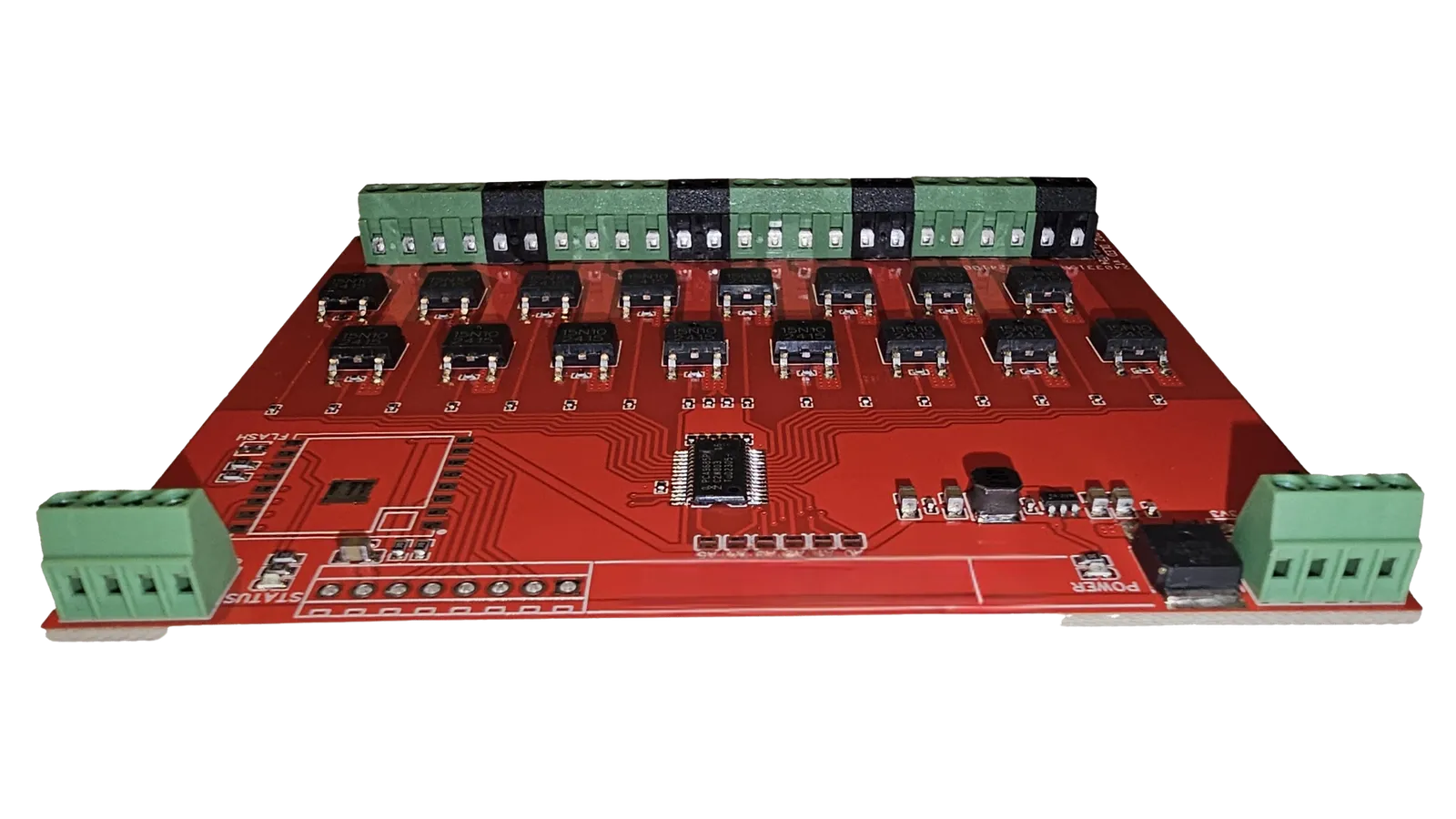

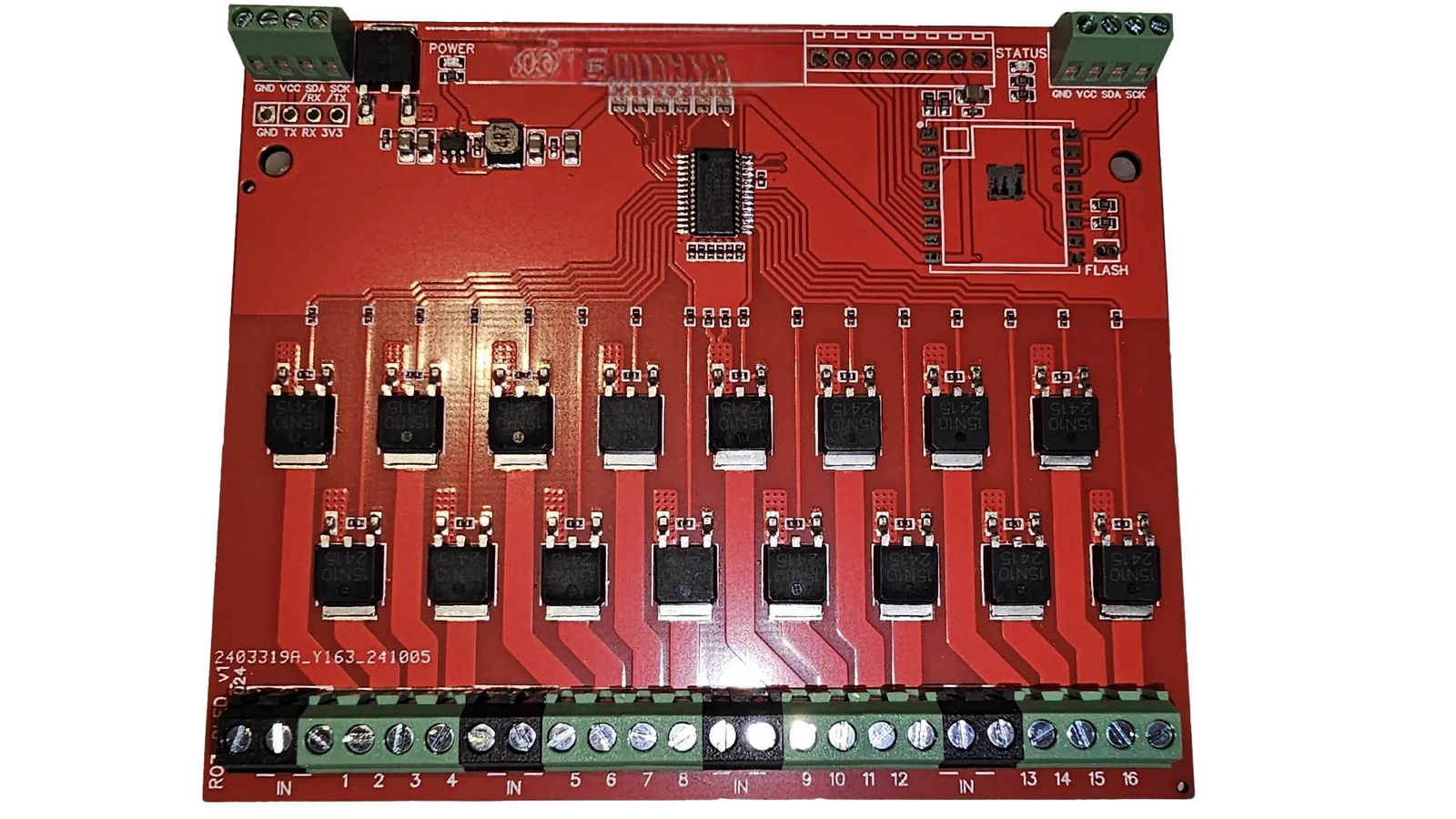

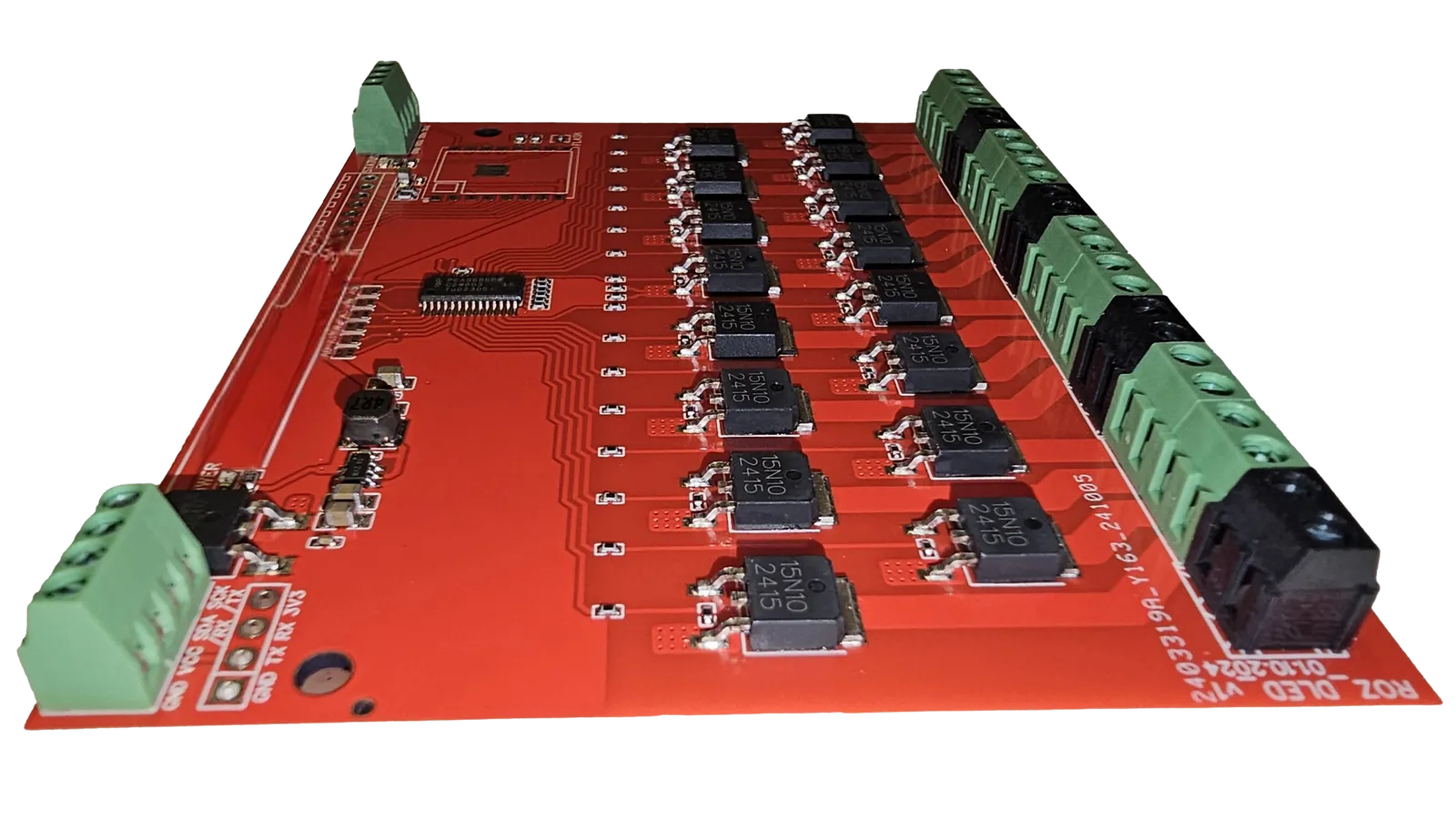

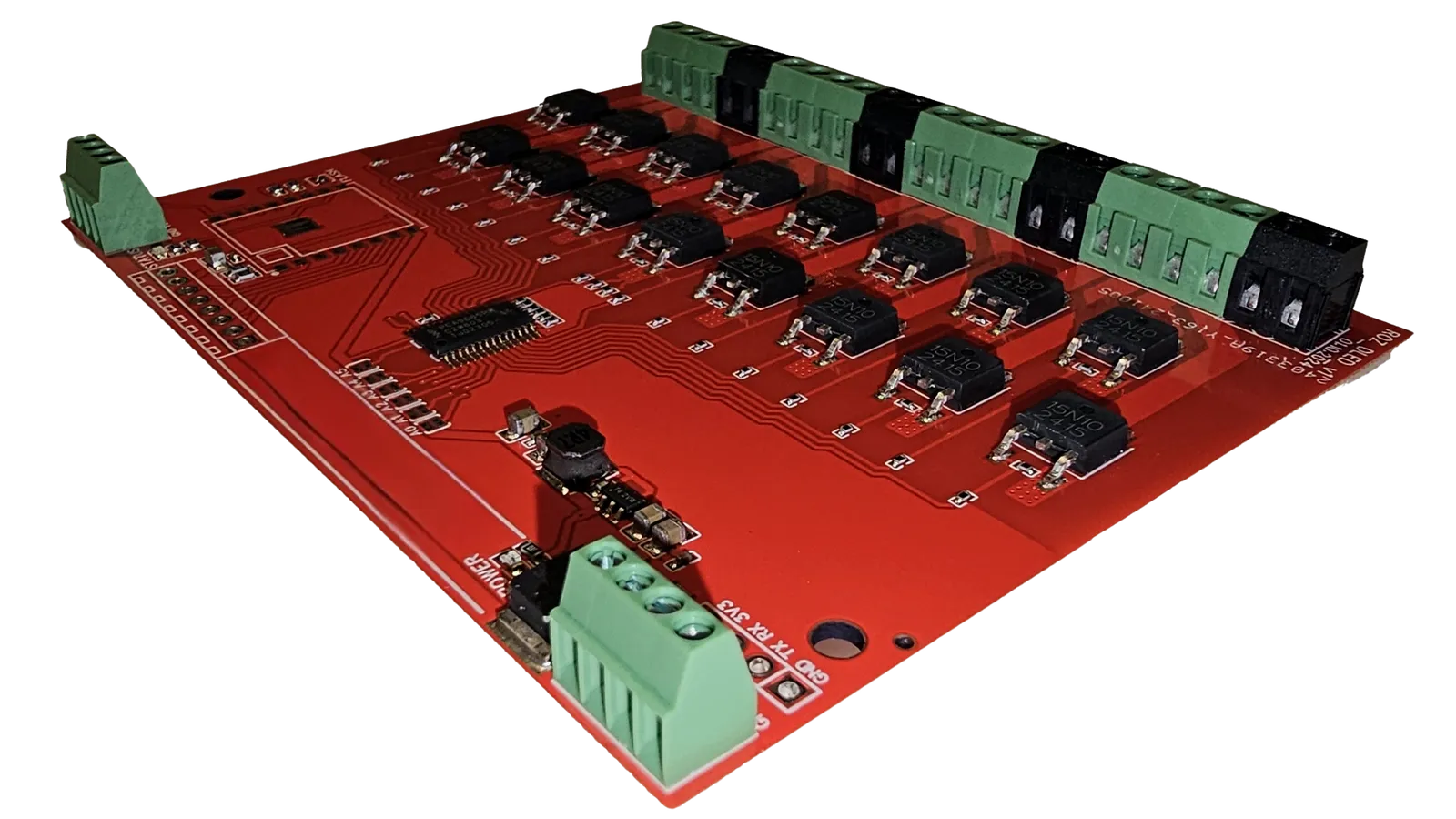

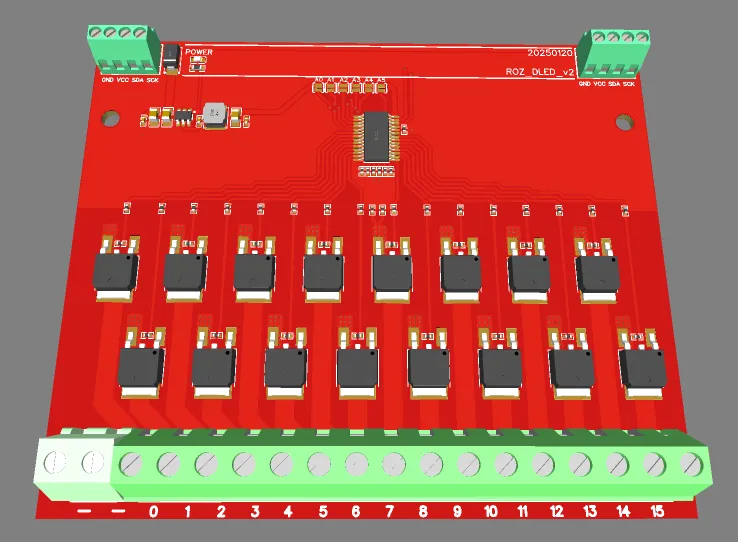

Złącza i PCB
| Grupa | Złącza |
|---|---|
| Wejścia | I2C (dwa złącza — przelotowe do kolejnego modułu) · 8 wejść zasilania kanałów (ujemne) |
| Wyjścia | 16 × PWM |
| Zasilanie | logika zasilana przez złącze I2C (dwa przewody zasilające opisane na PCB) |
| Inne | LED zasilania · LED statusu · zworki adresu I2C (A0–A5) |
Podłączenie i konfiguracja
- Do sterownika: I2C oraz dwa przewody zasilające logikę, opisane na PCB.

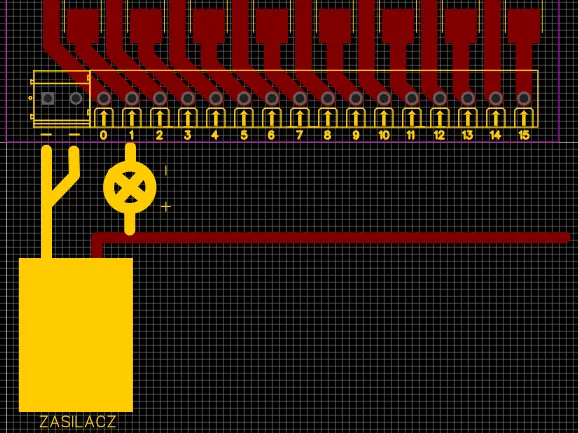

- Odbiorniki: w dolnej części PCB minus zasilania do podwójnego złącza „– –”; złącza 0–15 to wyjścia ujemne kanałów. Plus zasilania prowadzisz do odbiornika z osobnej listwy.
- Adres I2C ustawiasz zworkami A0–A5.
