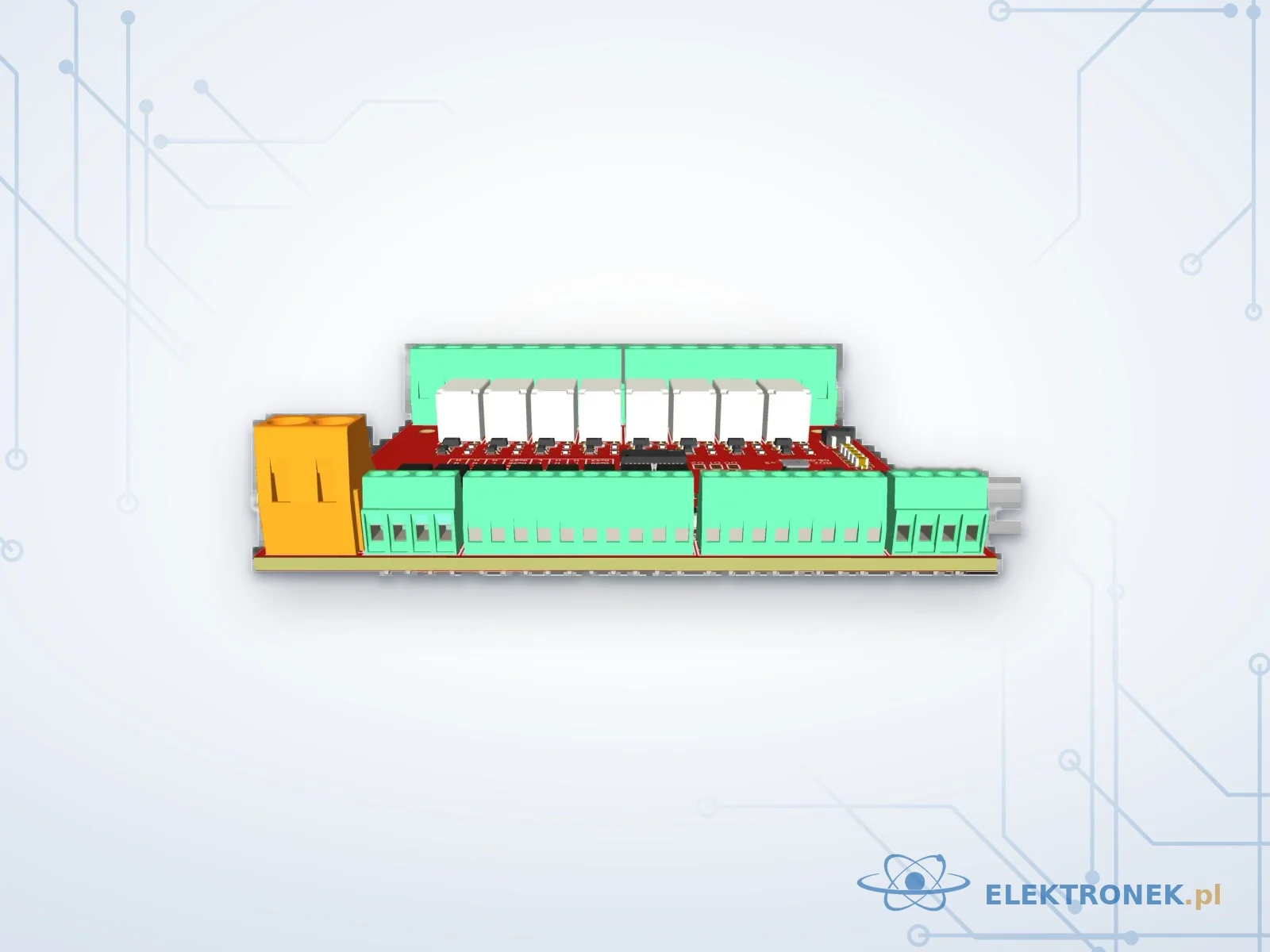

Sterownik nawadniania 8-kanałowy

8 sekcji podlewania z elektrozaworami 24 V i 8 optoizolowanymi przyciskami.

Dane techniczne

Łączność: I2C (do sterownika ROZ_ESP_v2); wariant W: Wi-Fi (ESP-07S, antena zewnętrzna)
Zasilanie: 5–24 V
Wyjścia: 8 × wyjście napięciowe dla elektrozaworów 24 V AC/DC, 2 A na kanał
Wejścia: 8 × optoizolowane 3,3 V (przyciski, zasilane zewnętrznie lub wewnętrznie); wariant W: UART, 1 × ADC, 4 × GPIO
Wymiary: 90 × 90 × 35 mm
Montaż: szyna DIN

Opis

Automatyczne podlewanie ogrodu: 8 niezależnych sekcji, harmonogramy i scenariusze zależne od pory dnia, dnia tygodnia czy pogody. Jako moduł rozszerzający podłączasz go po I2C do sterownika rozdzielnicy ESP32. Jeśli nie potrzebujesz Ethernetu i rozbudowanego systemu, wybierz wariant ROZ_PODLW_v2 z Wi-Fi.

Funkcje

8 niezależnych kanałów nawadniania
8 przycisków z optoizolacją 3,3 V (zasilane zewnętrznie lub wewnętrznie)
Elektrozawory 24 V AC/DC
Harmonogramy i scenariusze
Łączenie kilku modułów w jeden system
Wariant W: czujniki temperatury, wilgotności, deszczu

Zastosowania

Trawniki, ogrody kwiatowe, warzywniki, sady
Zraszanie, linie kroplujące, mikronawadnianie
Dozowanie nawozów
Szklarnie i tunele foliowe
Sterowanie innymi urządzeniami elektrycznymi

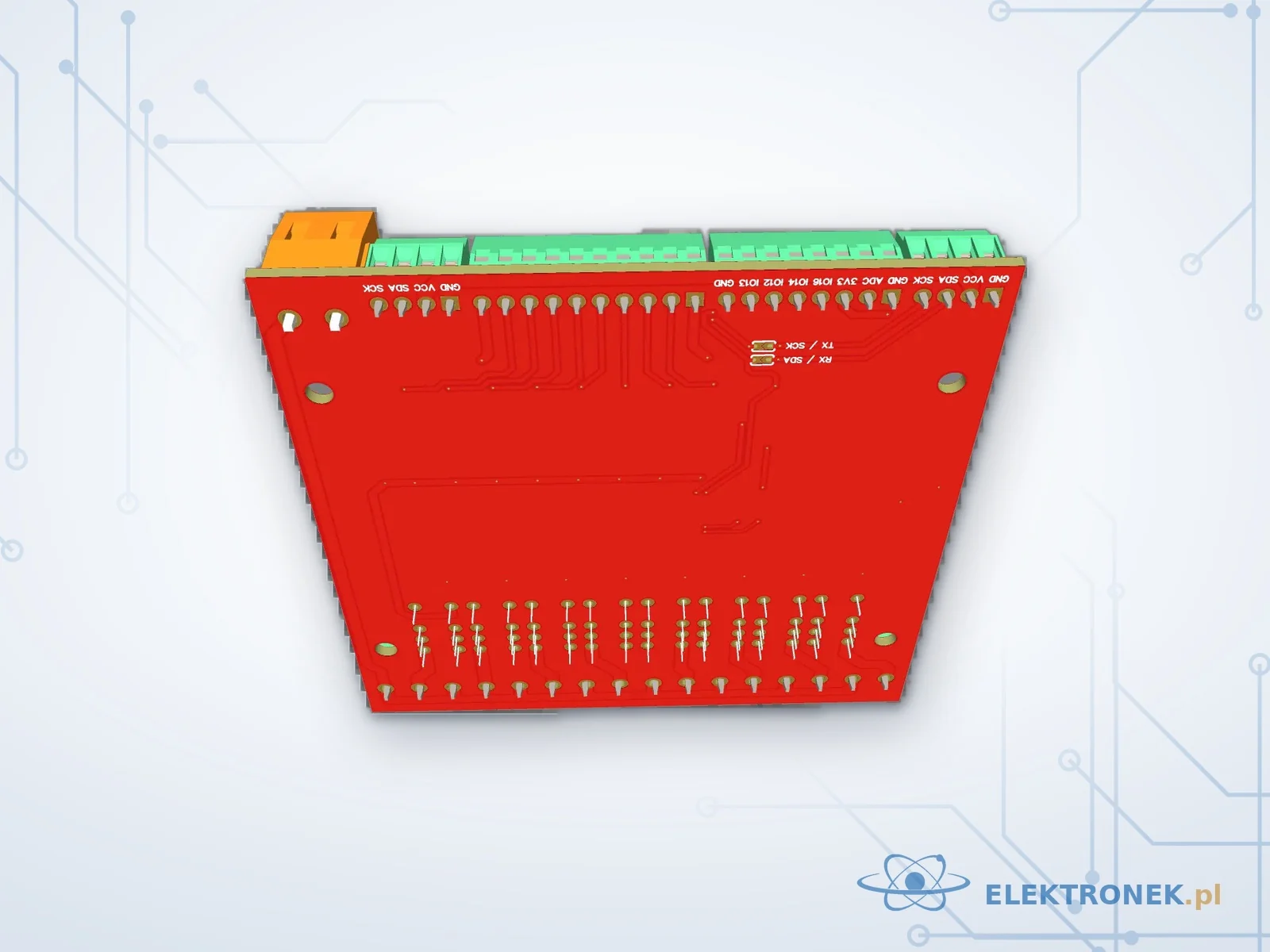

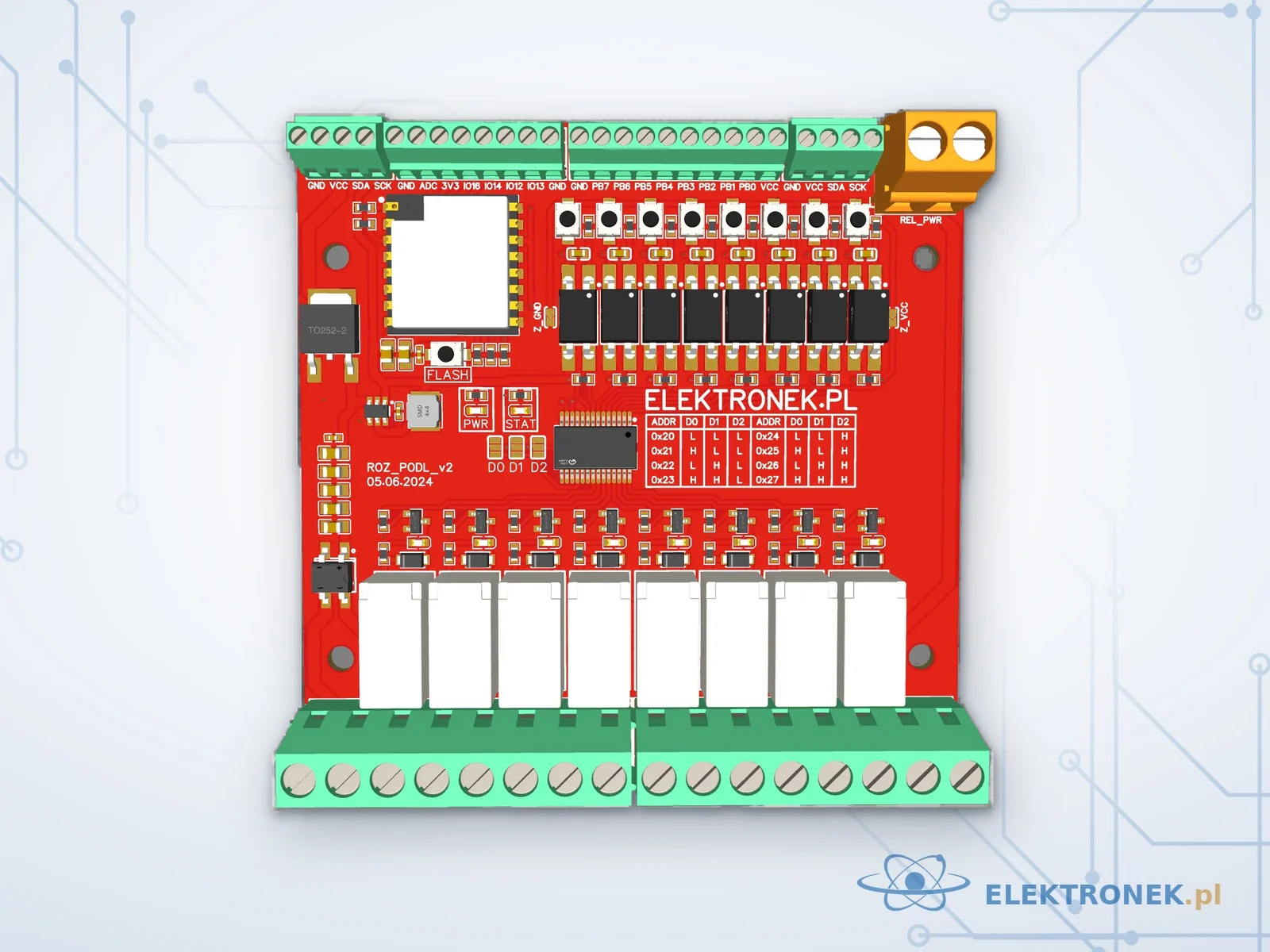

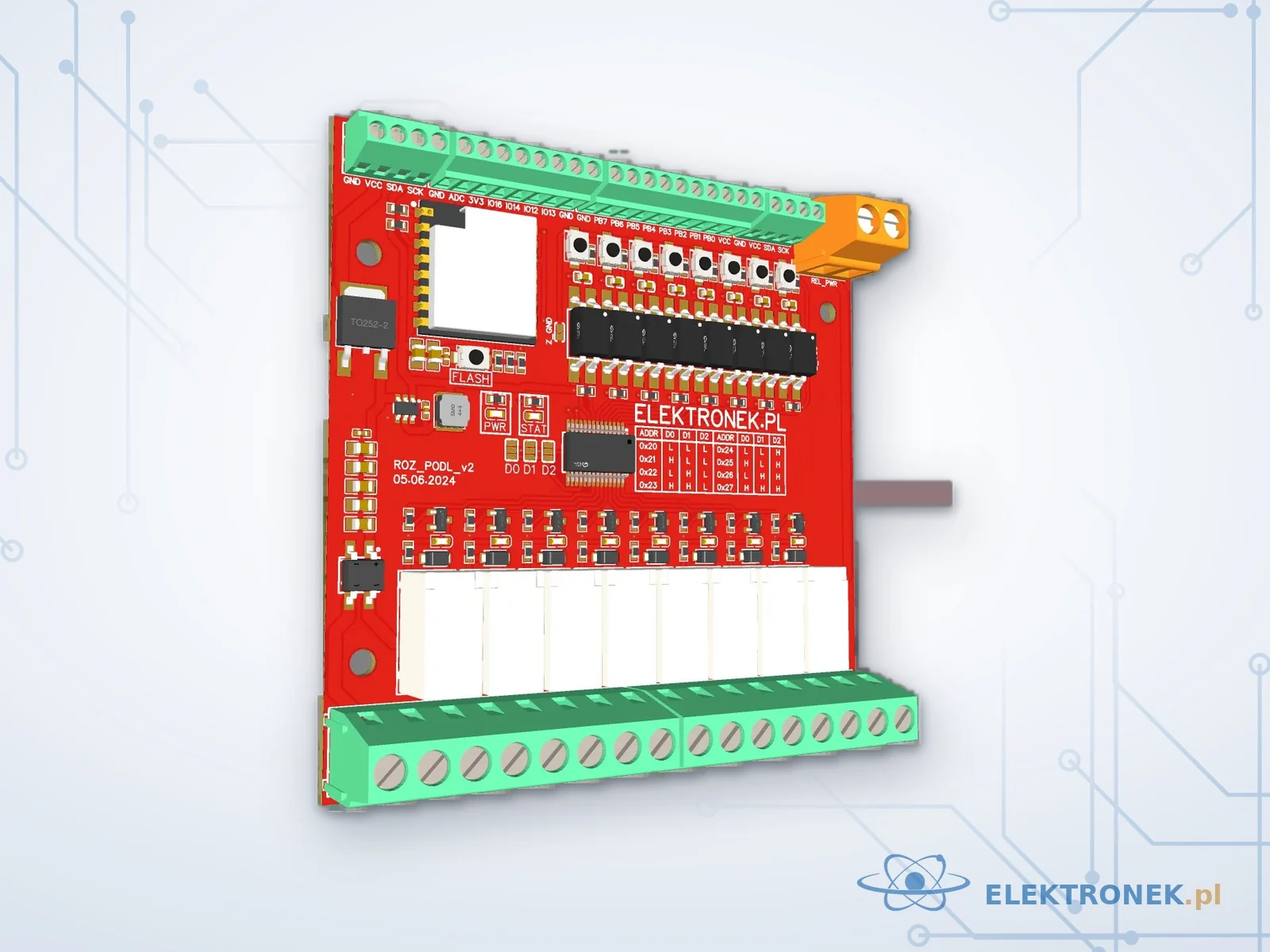

Złącza i PCB

Grupa	Złącza
Wejścia	8 × optoizolowane 3,3 V · I2C (dwa złącza — przelotowe) · wariant W: UART, ADC, 4 × GPIO
Wyjścia	8 × z napięciem dla zaworów
Zasilanie	2 złącza razem z I2C · osobne złącze zasilania przekaźników
Inne	LED zasilania · LED statusu · złącze programowania ESP (wariant W) · zworki adresu I2C (RX/SDA, TX/SCK) · zworki izolowania wejść (Z_GND, Z_VCC)
