Sterownik nawadniania 8-kanałowy

Samodzielny sterownik na ESP32 z Wi-Fi, LAN i PoE.

Dane techniczne

Mikrokontroler: ESP32
Łączność: Wi-Fi, LAN, PoE
Zasilanie: 230 V AC, 5–30 V DC lub PoE 18–72 V
Wyjścia: 8 × przekaźnik NO, 2 A na kanał (elektrozawory 24 V AC/DC)
Wejścia: 8 × optoizolowane 3,3 V, 4 × analogowe, 6 × GPIO
Interfejsy dodatkowe: I2C, 1-Wire
Wymiary: 85 × 133 mm, pasuje do obudowy Kradex Z-104

Opis

Pierwsza wersja sterownika nawadniania — samodzielne urządzenie na ESP32. Dzięki Wi-Fi i LAN sterujesz podlewaniem z dowolnego miejsca: ze smartfona, tabletu albo komputera.

Funkcje

8 niezależnych kanałów nawadniania
Elektrozawory 24 V AC/DC
Zasilanie 230 V AC, 5–30 V DC lub PoE 18–72 V
Harmonogramy i scenariusze
Opcjonalnie czujniki temperatury, wilgotności, deszczu

Złącza i PCB

Grupa	Złącza
Wejścia	8 × optoizolowane 3,3 V · I2C · 1-Wire · 4 × analogowe · 6 × GPIO
Wyjścia	8 × NO
Zasilanie	złącze zasilania · PoE
Inne	LED zasilania i statusu · złącze programowania ESP32 · zworka Z9 (3,3 V do optoizolatorów — wejścia sterowane zwykłymi przyciskami) · miejsca na rezystory pull-down nad złączem GPIO/ADC · Z1–Z8 mostkują zasilanie wyjść przekaźników

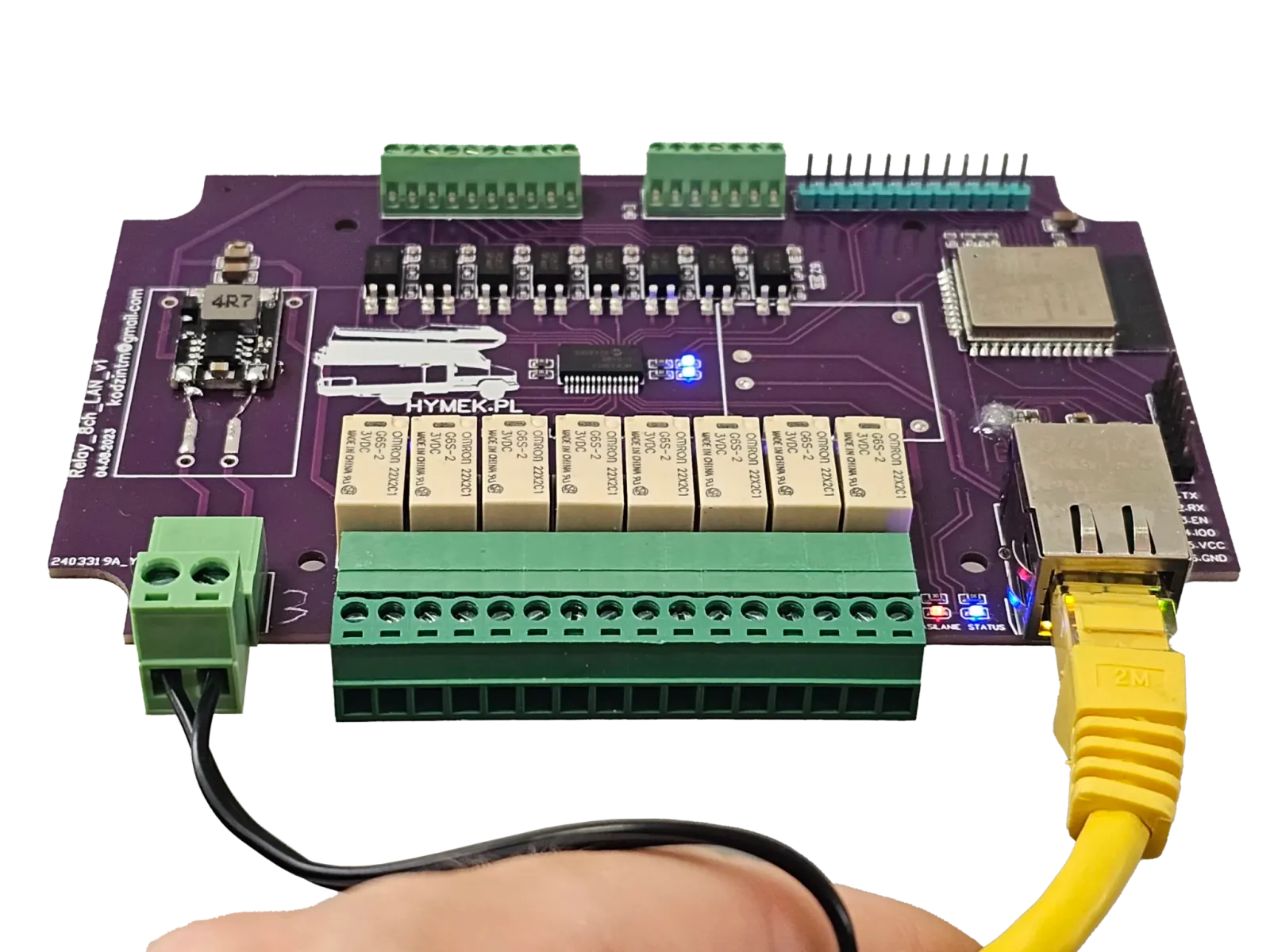

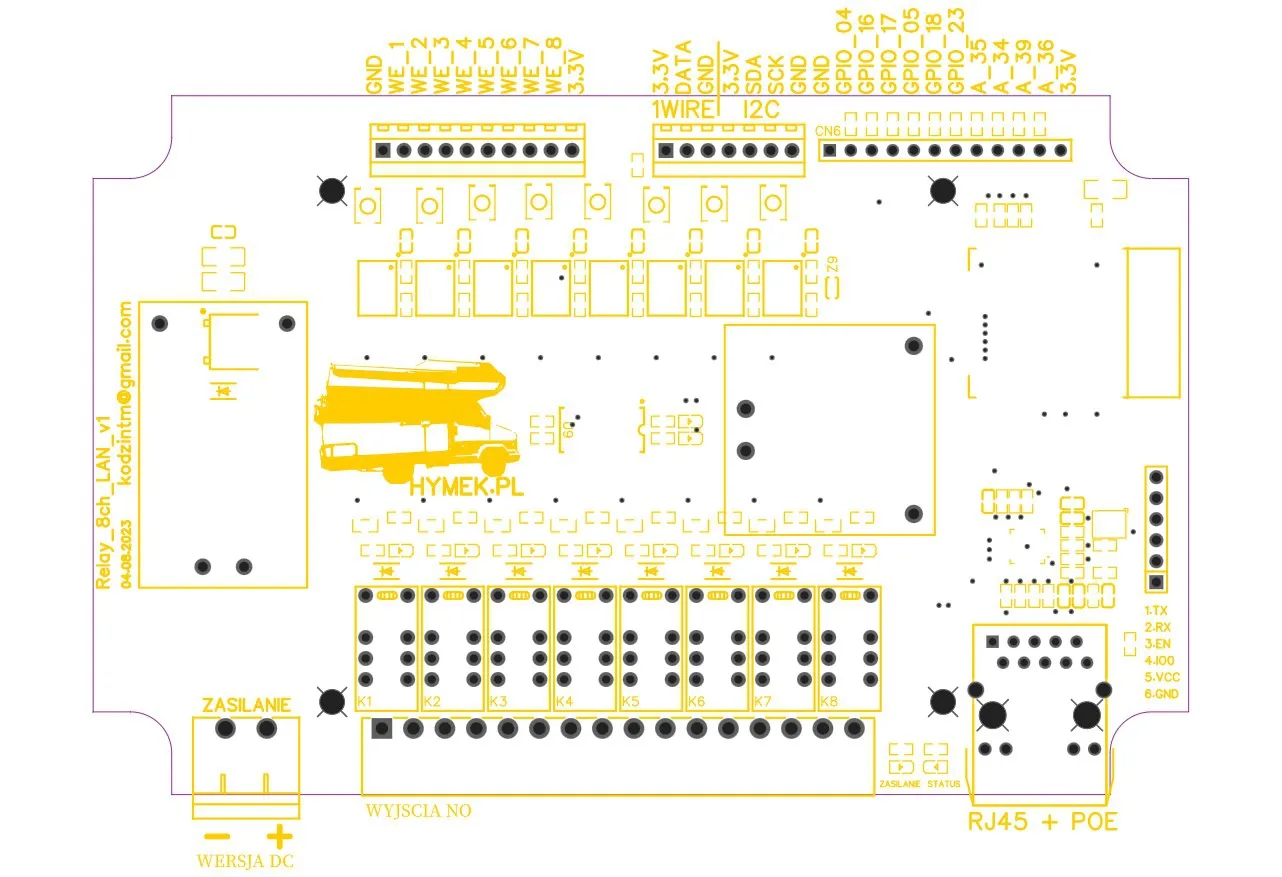

Opis złączy v1

Programowanie

Przez UART ze zwarciem IO0

Podłącz programator: 1.TX, 2.RX, 6.GND.
Połącz przewodem 4.IO0 z GND.
Podaj zasilanie — ESP32 jest w trybie programowania.

IO0 zwierasz do GND np. pierwszym lewym pinem złącza CN6.

Historia wersji

v2ROZ_PODL_v2aktualna
Moduł rozszerzający systemu ROZ (I2C) zamiast samodzielnego sterownika na ESP32; wariant W z ESP-07S.
v1 (ta strona)

⚡ Bezpieczeństwo

Urządzenie pracuje pod napięciem sieciowym 230 V. Montaż i podłączenie wykonuj wyłącznie przy odłączonym zasilaniu. Jeśli nie masz uprawnień ani doświadczenia z instalacjami elektrycznymi — zleć to elektrykowi.
