Ściemniacz LED dużej mocy 8-kanałowy
8 kanałów PWM po 10 A — moduł rozszerzający ROZ_ESP_v2 do mocnych taśm LED.
Dane techniczne
- Łączność
- I2C (do sterownika ROZ_ESP_v2)
- Zasilanie
- do 32 V; logika z złącza I2C, kanały z 1–4 niezależnych zasilaczy
- Wyjścia
- 8 × PWM dużej mocy, 10 A na kanał (testowane); MOSFET 60 V / 170 A, RDS(on) 2,1 mΩ
- Wymiary
- 107 × 90 × 35 mm
- Montaż
- szyna DIN
Zapytaj o dostępność i cenę — odpowiadamy mailowo.
Zapytaj o produktOpis
Mocniejszy brat 16-kanałowego ściemniacza. Steruje żarówkami i taśmami LED przez PWM, z tranzystorami wyjściowymi 60 V / 170 A (RDS(on) = 2,1 mΩ). Kanały możesz zasilać z jednego do czterech niezależnych zasilaczy. Podłączasz go po I2C do sterownika rozdzielnicy ESP32 — jeden sterownik obsłuży wiele modułów.
Funkcje
- 8 niezależnych kanałów PWM dużej mocy
- 1–4 niezależne zasilacze dla grup kanałów
- Łączenie wielu modułów w jeden system
- Współpraca z popularnymi systemami automatyki domowej

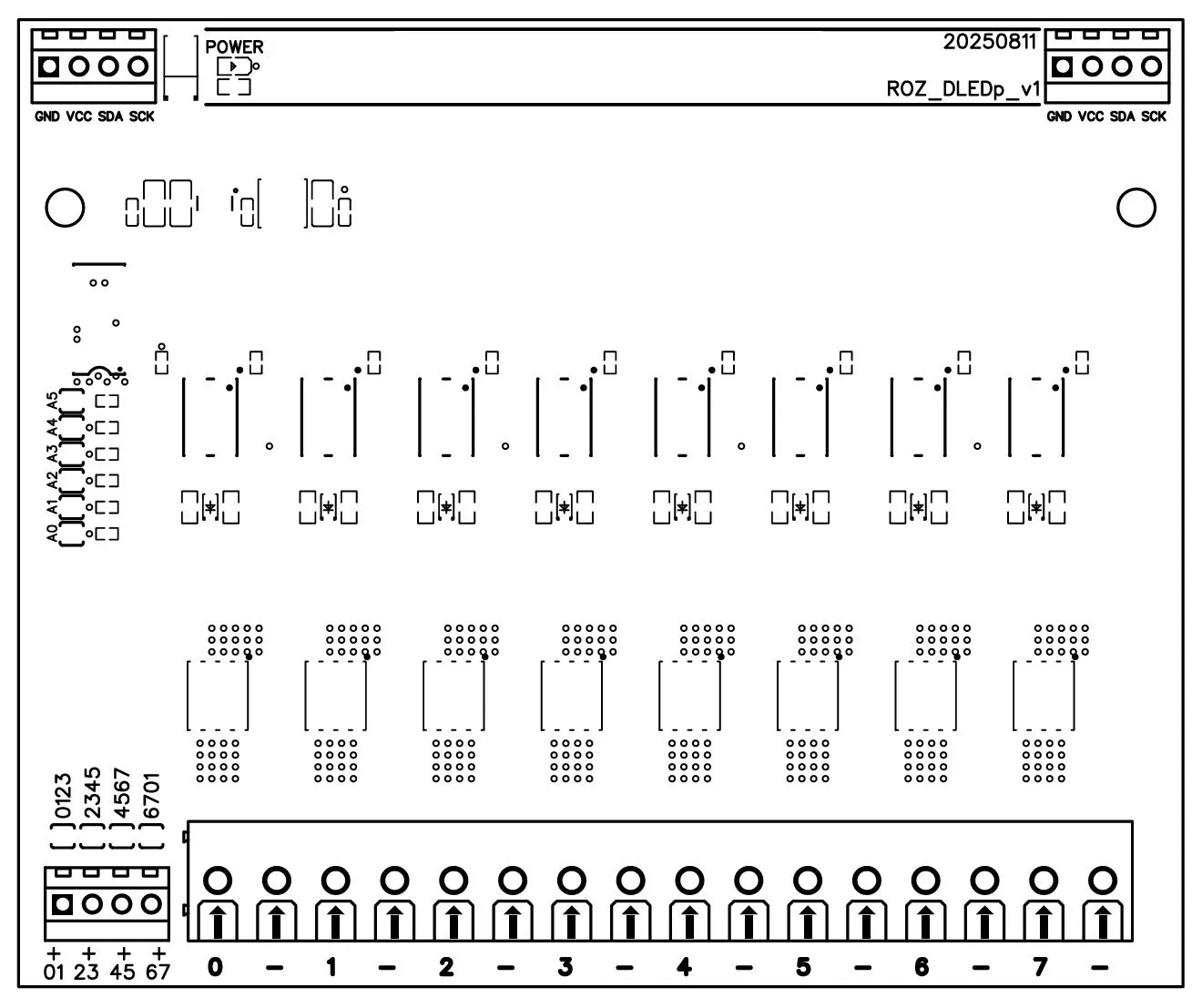

Złącza i PCB
| Grupa | Złącza |
|---|---|
| Wejścia | I2C (dwa złącza — przelotowe do kolejnego modułu) |
| Wyjścia | 8 × PWM dużej mocy |
| Zasilanie | logika ze złącza I2C (max 32 V); do 4 zasilaczy dla kanałów |
| Inne | zworki adresu I2C · zworki łączenia grup zasilania kanałów |

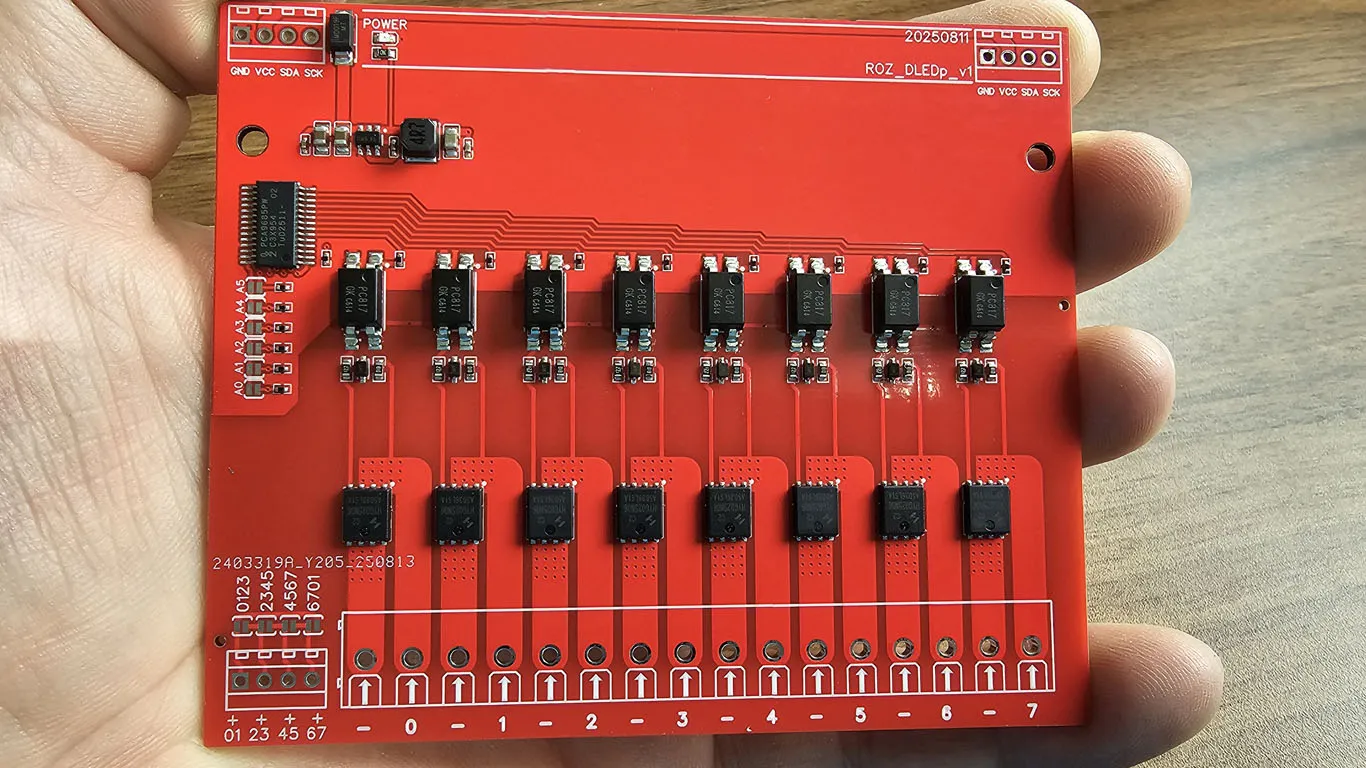

Na zdjęciu płytki w galerii oznaczenia kanałów są błędne — prawidłowa kolejność to 0, 1, 2, 3, 4, 5, 6, 7.
Podłączenie i konfiguracja
Adres I2C — zworki dodają binarnie wartość do adresu bazowego 0x40:
| Adres | Zworki |
|---|---|
| 0x40 | brak |
| 0x41 | A0 |
| 0x42 | A1 |
| 0x43 | A0 + A1 |
| 0x44 | A3 |
Zasilacze — zworki przy małym złączu „+” określają, które kanały pracują razem; cyfry przy zworkach to numery kanałów.
Przykład 1 — jeden zasilacz:
- minus zasilacza do używanych kanałów „–” dużego złącza,
- plus do wszystkich plusów odbiorników oraz cienkim przewodem do małego złącza (dolne lewe),
- wszystkie zworki „+” zalutowane.
Przykład 2 — zasilacz 1 dla kanałów 0–1, zasilacz 2 dla kanałów 2–7:
- minus zasilacza 1 do „–” kanałów 0 i 1, plus zasilacza 1 do odbiorników 0 i 1 oraz do złącza „+01”,
- minus zasilacza 2 do „–” kanałów 2–7, plus zasilacza 2 do odbiorników 2–7 oraz do złącza „+23”,
- zalutowane zworki „2345” i „4567”.
