Sterownik rolet 8-kanałowy
8 rolet z pomiarem prądu każdej — moduł rozszerzający sterownika ROZ_ESP_v2.
Dane techniczne
- Łączność
- I2C (do sterownika ROZ_ESP_v2)
- Zasilanie
- 24 V; logika zasilana razem z I2C
- Wyjścia
- 16 × przekaźnik 24 V (8 rolet × góra/dół), wyjścia fazy L
- Wejścia
- pomiar prądu każdej rolety (ACS712)
- Wymiary
- 107 × 90 × 35 mm
- Montaż
- szyna DIN
Zapytaj o dostępność i cenę — odpowiadamy mailowo.
Zapytaj o produktOpis
Sterownik do automatycznego sterowania roletami w całym domu. Jako moduł rozszerzający podłączasz go po I2C do sterownika rozdzielnicy ESP32. Każdą z ośmiu rolet obsługują dwa przekaźniki — góra i dół — a moduł mierzy prąd pobierany przez każdą roletę.
Funkcje
- 8 niezależnych rolet
- Pomiar poboru prądu przez każdą roletę
- Harmonogramy, automatyzacje i scenariusze — pora dnia, dzień tygodnia, pogoda
- Łączenie kilku modułów w jeden system
- Współpraca z Home Assistant, OpenHAB i Domoticz
Podłączenie i konfiguracja
- Do sterownika: I2C oraz dwa przewody zasilające logikę, opisane w górnej części PCB.

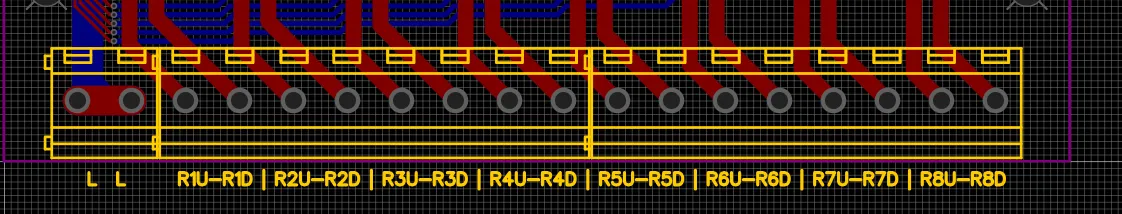

- Rolety: w dolnej części PCB fazę L zasilania podłączasz do podwójnego złącza z lewej strony. Kolejne złącza to wyjścia L dla rolet — na każdą roletę dwa piny, góra (U) i dół (D). Przewód neutralny do rolet prowadzisz z osobnej listwy.

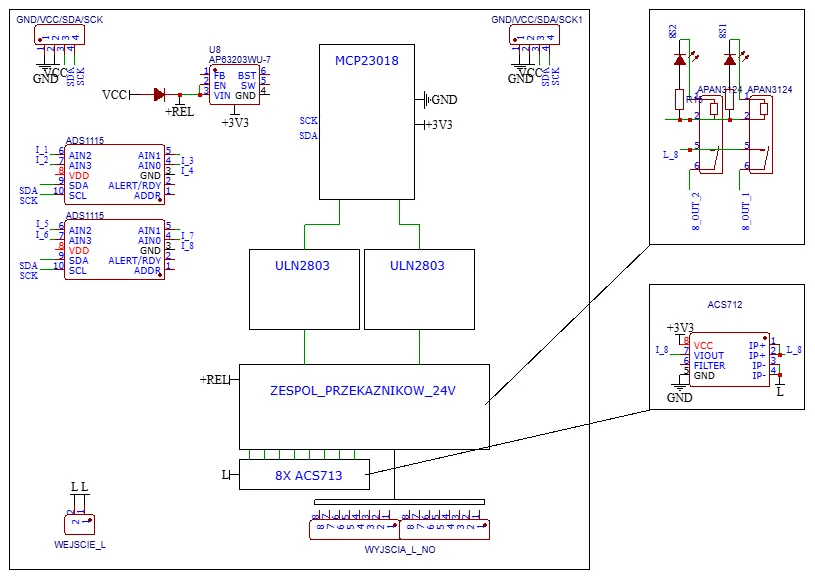

Schemat połączeń
Na schemacie prawidłowo powinno być ACS712.
Historia wersji
- v7 (ta strona)ROZ_ROL8_v7aktualna
Bez miejsca na moduł ESP, tranzystor separujący na wejściu zasilania zastąpiony diodą, poprawione ścieżki, przekaźniki 24 V — moduł zasilany z 24 V.
- v5ROZ_ROL8_v5
⚡ Bezpieczeństwo
Urządzenie pracuje pod napięciem sieciowym 230 V. Montaż i podłączenie wykonuj wyłącznie przy odłączonym zasilaniu. Jeśli nie masz uprawnień ani doświadczenia z instalacjami elektrycznymi — zleć to elektrykowi.
