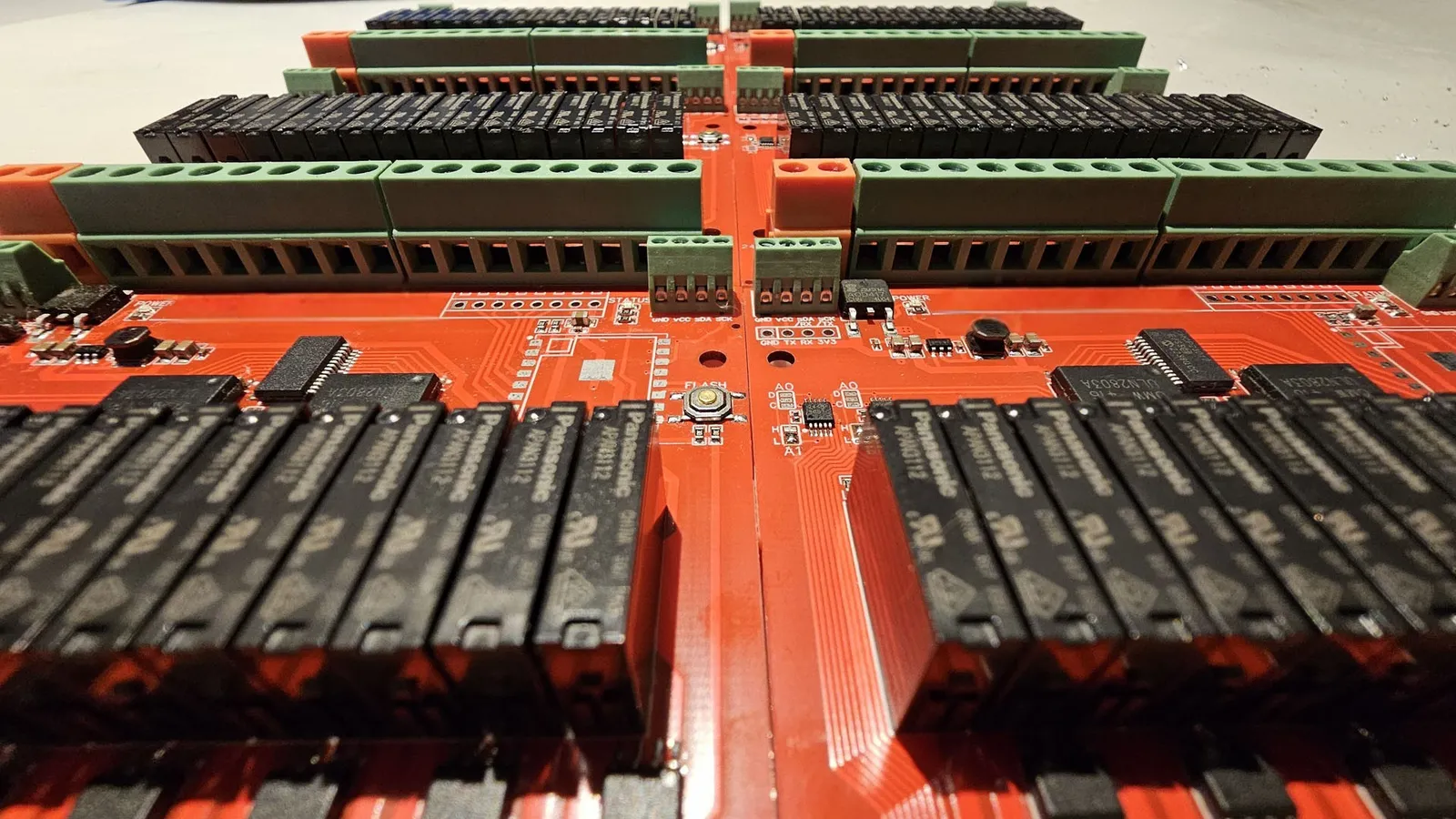

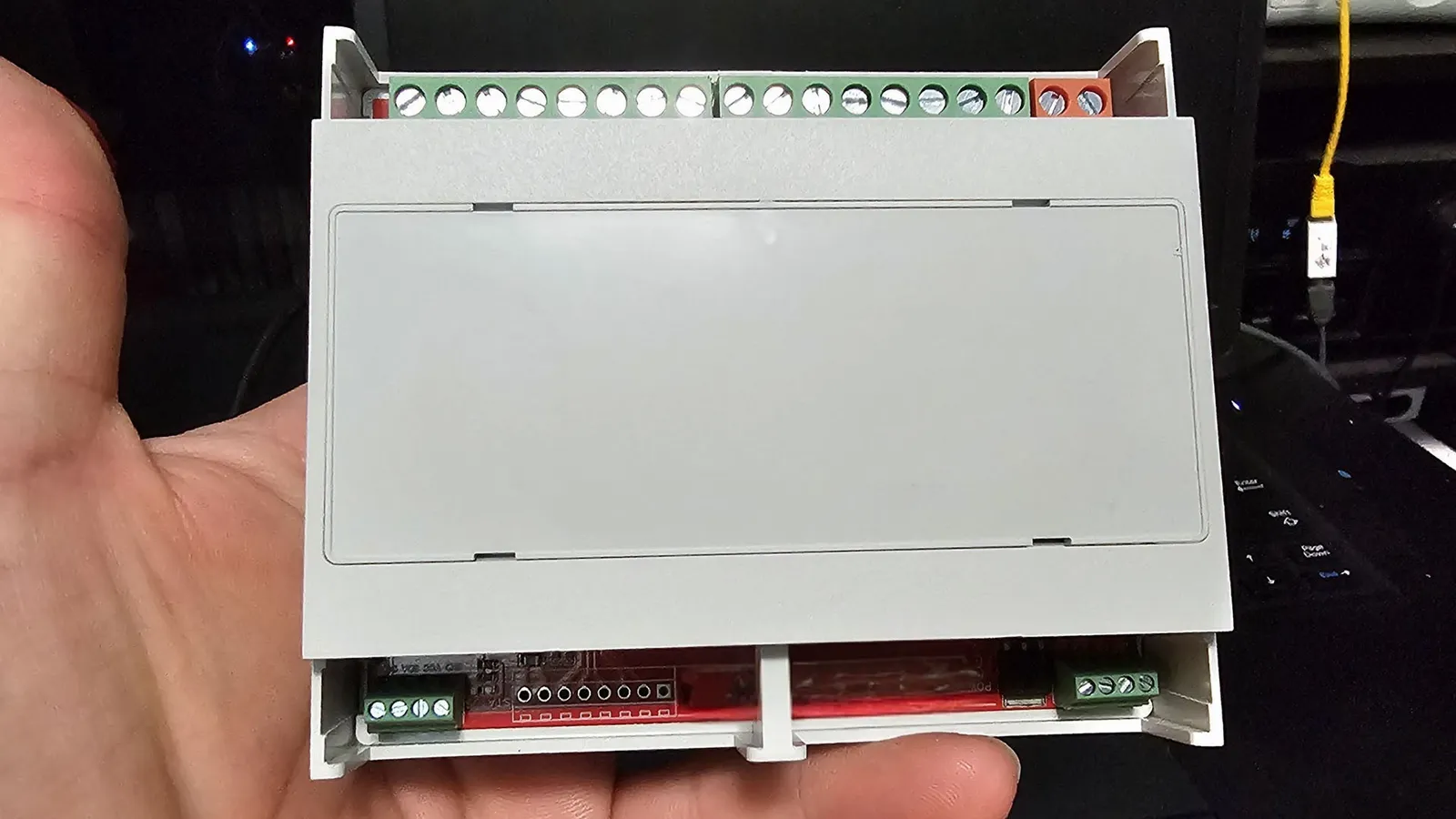

Sterownik rolet 8-kanałowy

Poprzednia wersja — zasilanie 12 V i wariant samodzielny z Wi-Fi.

Dane techniczne

Łączność: I2C (do sterownika ROZ_ESP_v2); wariant W: Wi-Fi (ESP-07S, antena zewnętrzna)
Zasilanie: 12 V

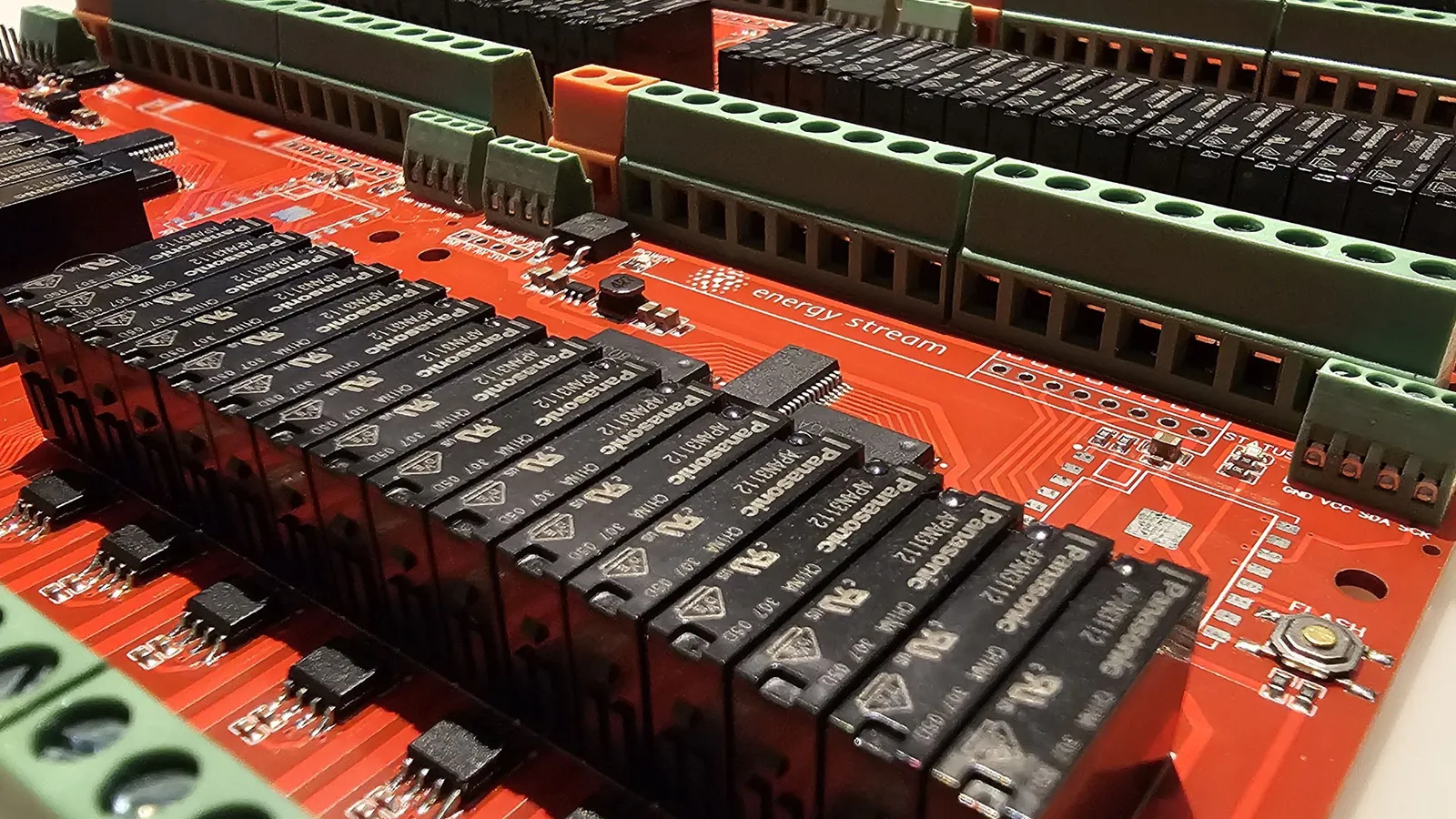

Wyjścia: 16 × przekaźnik (8 rolet × góra/dół), max 5 A na kanał, max 12 A na moduł
Wejścia: pomiar prądu każdej rolety; wariant W: UART, 1 × ADC, 4 × GPIO
Wymiary: 107 × 90 × 35 mm

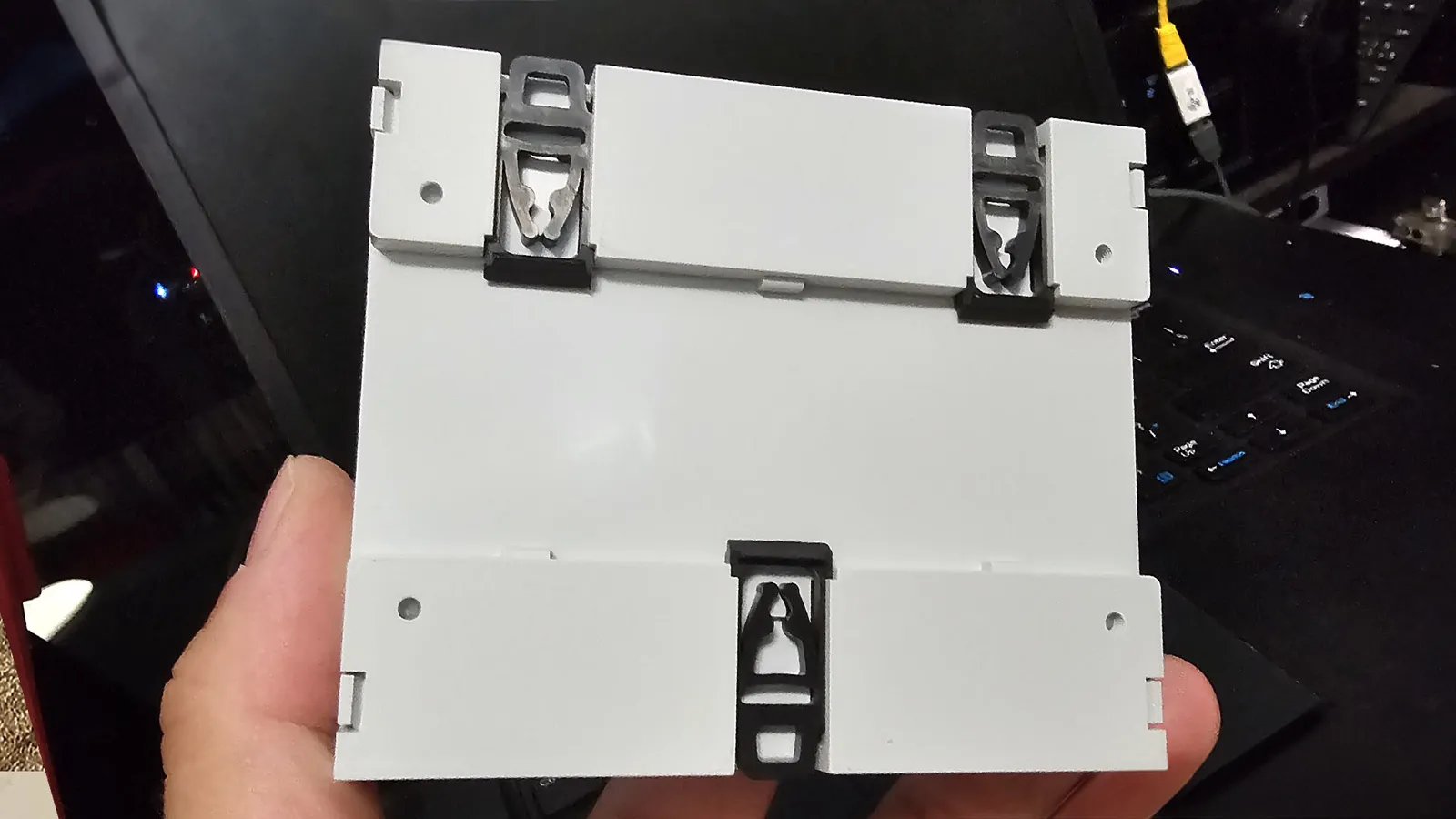

Montaż: szyna DIN

Opis

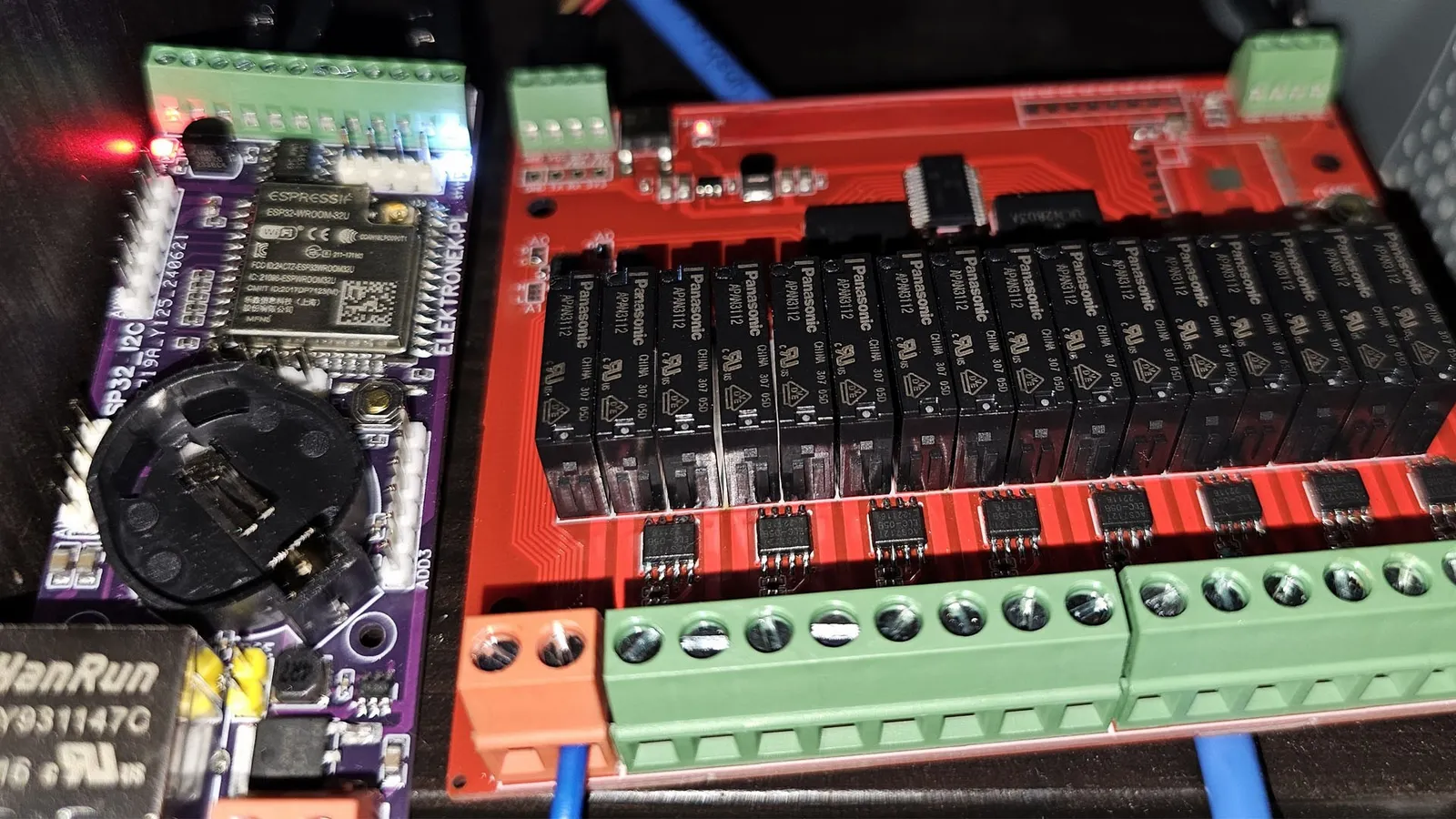

Piąta wersja sterownika rolet. Jako moduł rozszerzający podłączasz ją po I2C do sterownika rozdzielnicy ESP32. Wariant ROZ_ROL8W_v5 ma wbudowany ESP-07S i działa samodzielnie — gdy nie potrzebujesz Ethernetu i rozbudowanego systemu.

Funkcje

8 niezależnych rolet
Pomiar poboru prądu przez każdą roletę
Harmonogramy, automatyzacje i scenariusze
Łączenie kilku modułów w jeden system
Wariant W: czujniki temperatury, wilgotności, deszczu, wiatru, zmierzchu

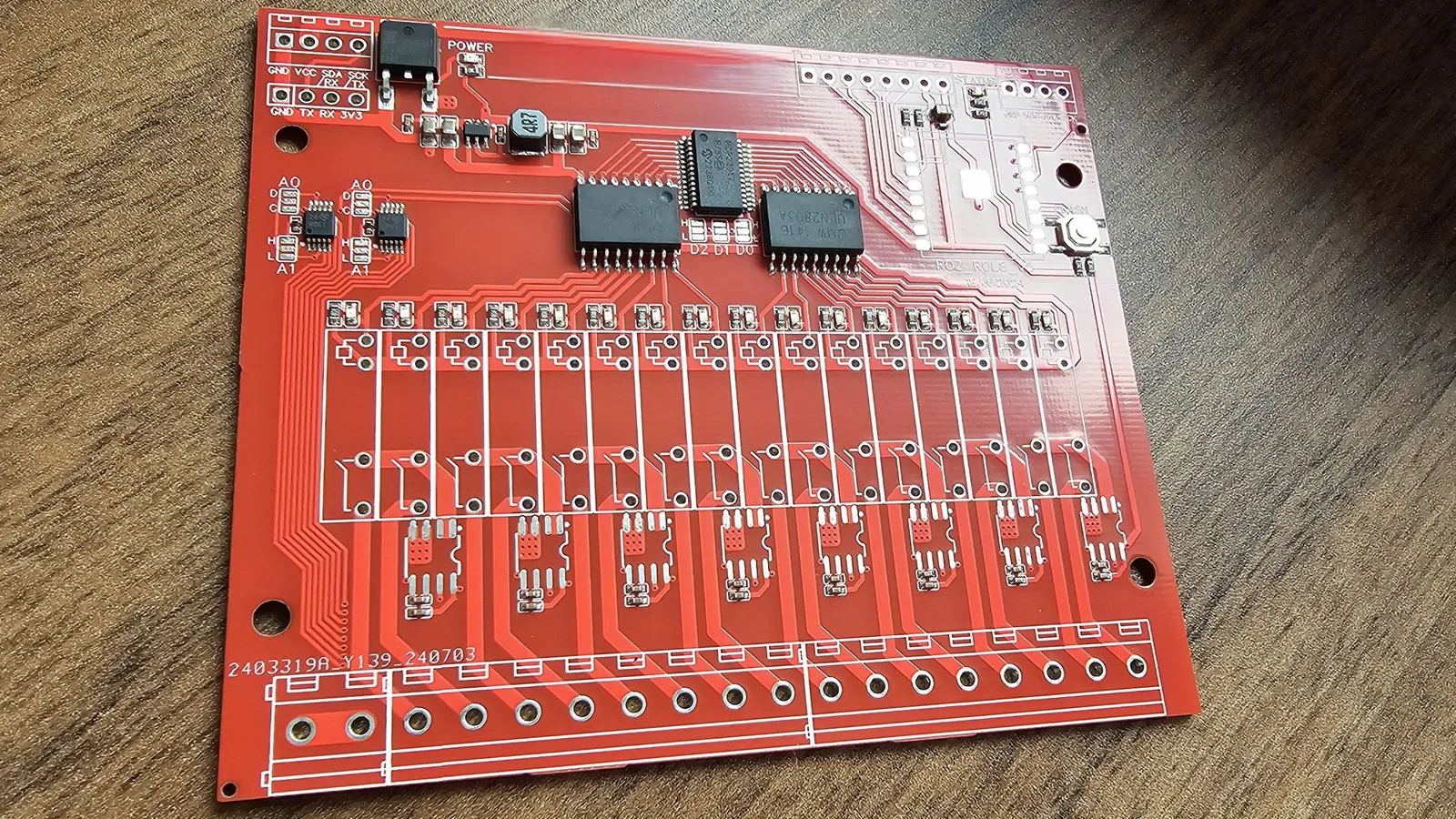

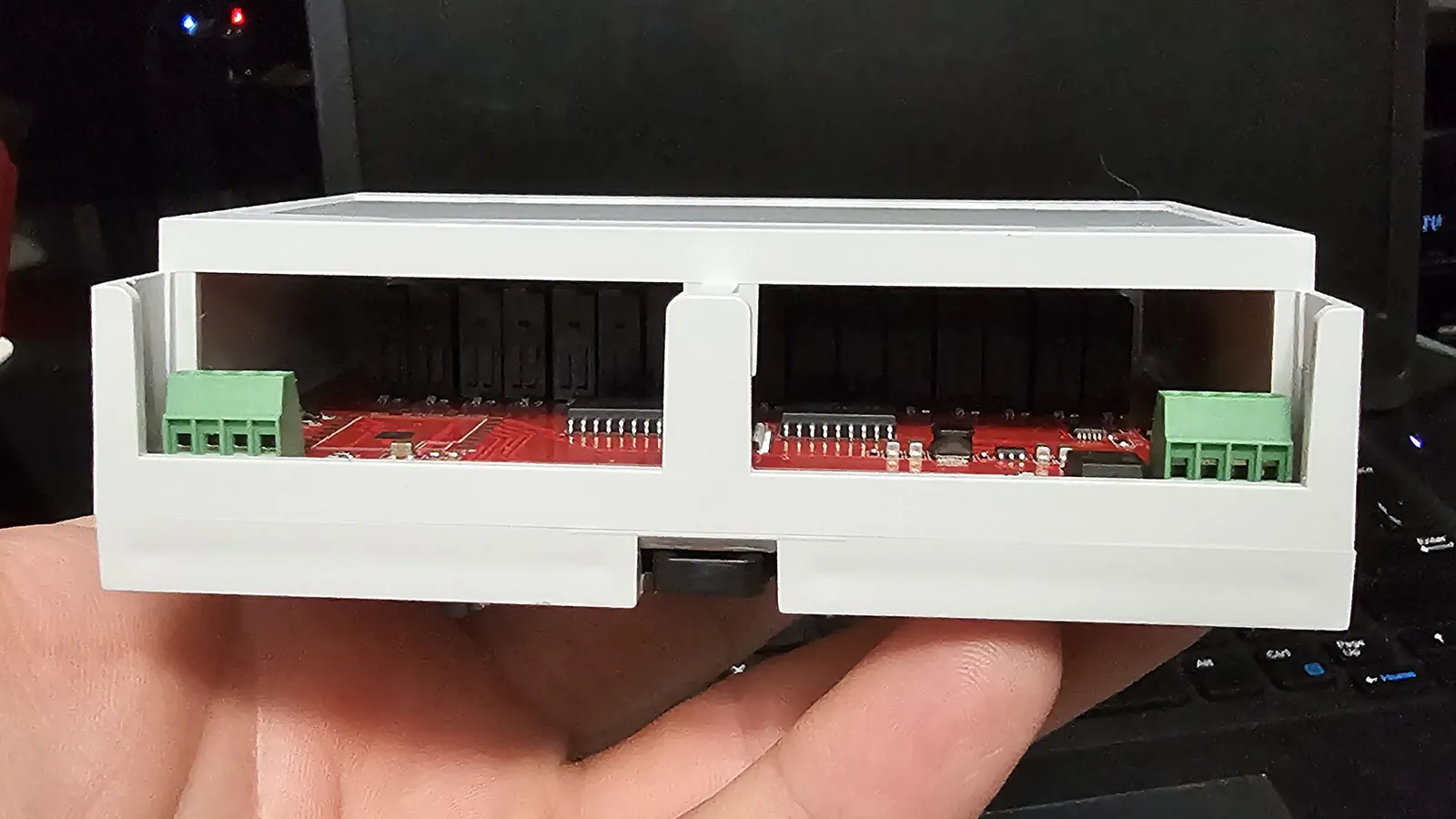

Złącza i PCB

Grupa	Złącza
Wejścia	I2C (dwa złącza — przelotowe) · wariant W: UART, 1 × ADC, 4 × GPIO

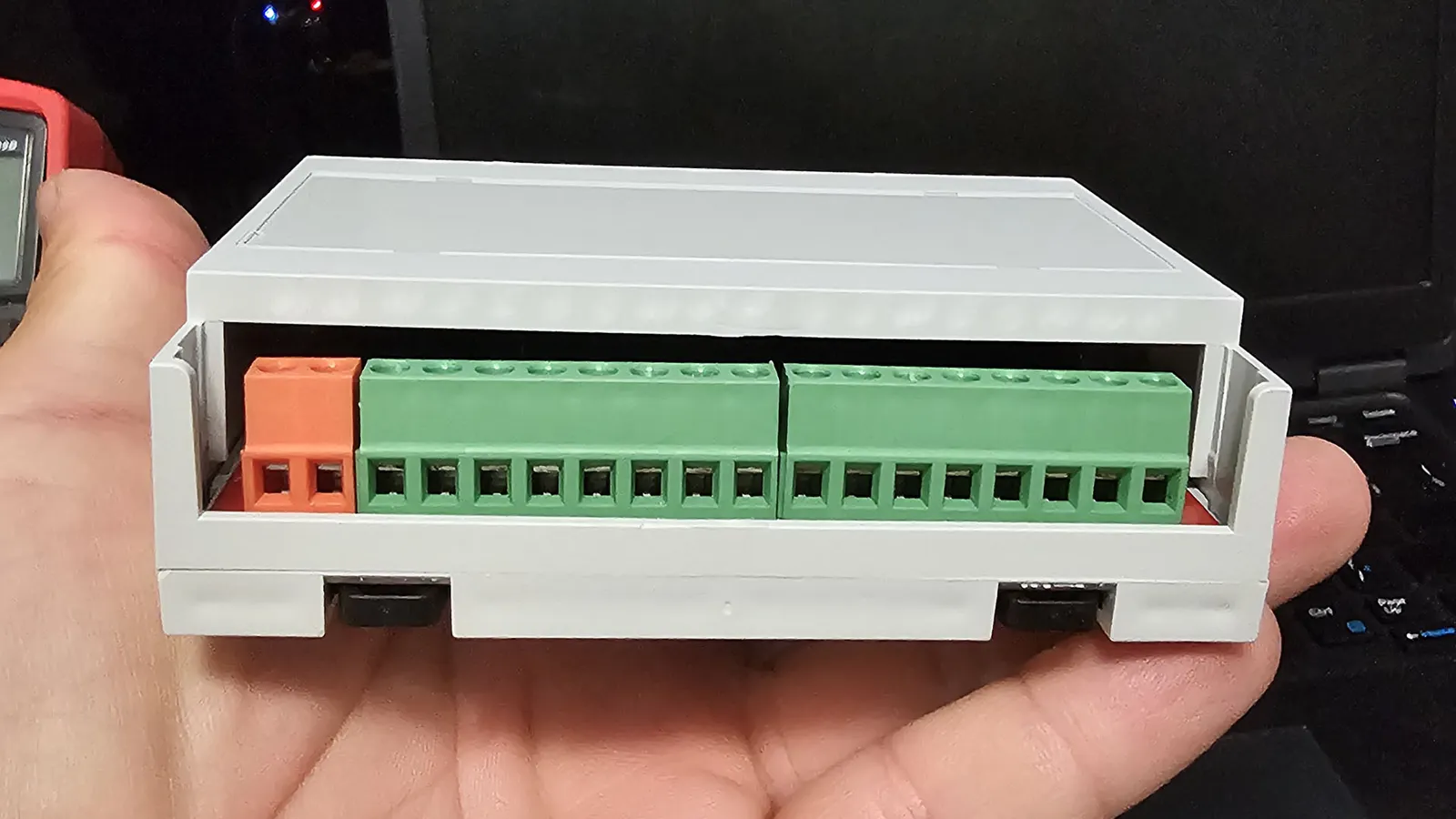

Wyjścia	16 × przekaźnik
Zasilanie	2 złącza razem z I2C (ROZ_ROL8_v5) lub 1 złącze (ROZ_ROL8W_v5)

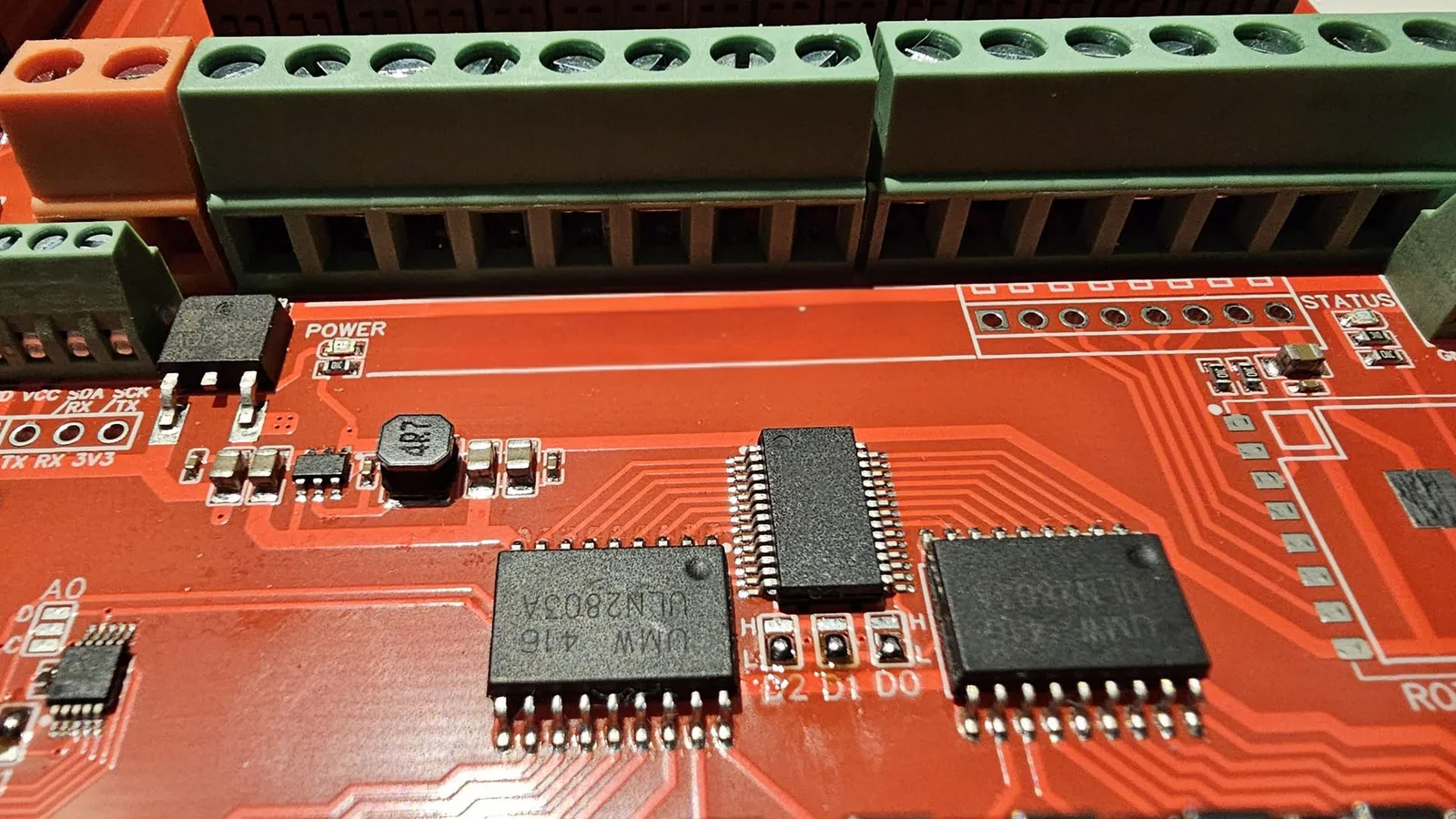

Inne	LED zasilania · LED statusu · złącze programowania ESP (wariant W) · zworki adresów I2C (pomiar prądu: A0, A1; MCP: D0, D1, D2)

Programowanie

Przez UART z przyciskiem FLASH

Podłącz programator: 1.TX, 2.RX, 6.GND.
Przytrzymaj przycisk FLASH i podaj zasilanie.
ESP jest w trybie programowania — wgraj firmware.

Dotyczy tylko wariantu ROZ_ROL8W_v5.

Historia wersji

v7ROZ_ROL8_v7aktualna
Bez miejsca na moduł ESP, tranzystor separujący na wejściu zasilania zastąpiony diodą, poprawione ścieżki, przekaźniki 24 V — moduł zasilany z 24 V.
v5 (ta strona)ROZ_ROL8_v5

⚡ Bezpieczeństwo

Urządzenie pracuje pod napięciem sieciowym 230 V. Montaż i podłączenie wykonuj wyłącznie przy odłączonym zasilaniu. Jeśli nie masz uprawnień ani doświadczenia z instalacjami elektrycznymi — zleć to elektrykowi.
