Sterownik mocy grzałki bojlera

Płynna regulacja grzałki z pomiarem mocy — nadwyżki z fotowoltaiki zamiast do sieci idą do wody.

Dane techniczne

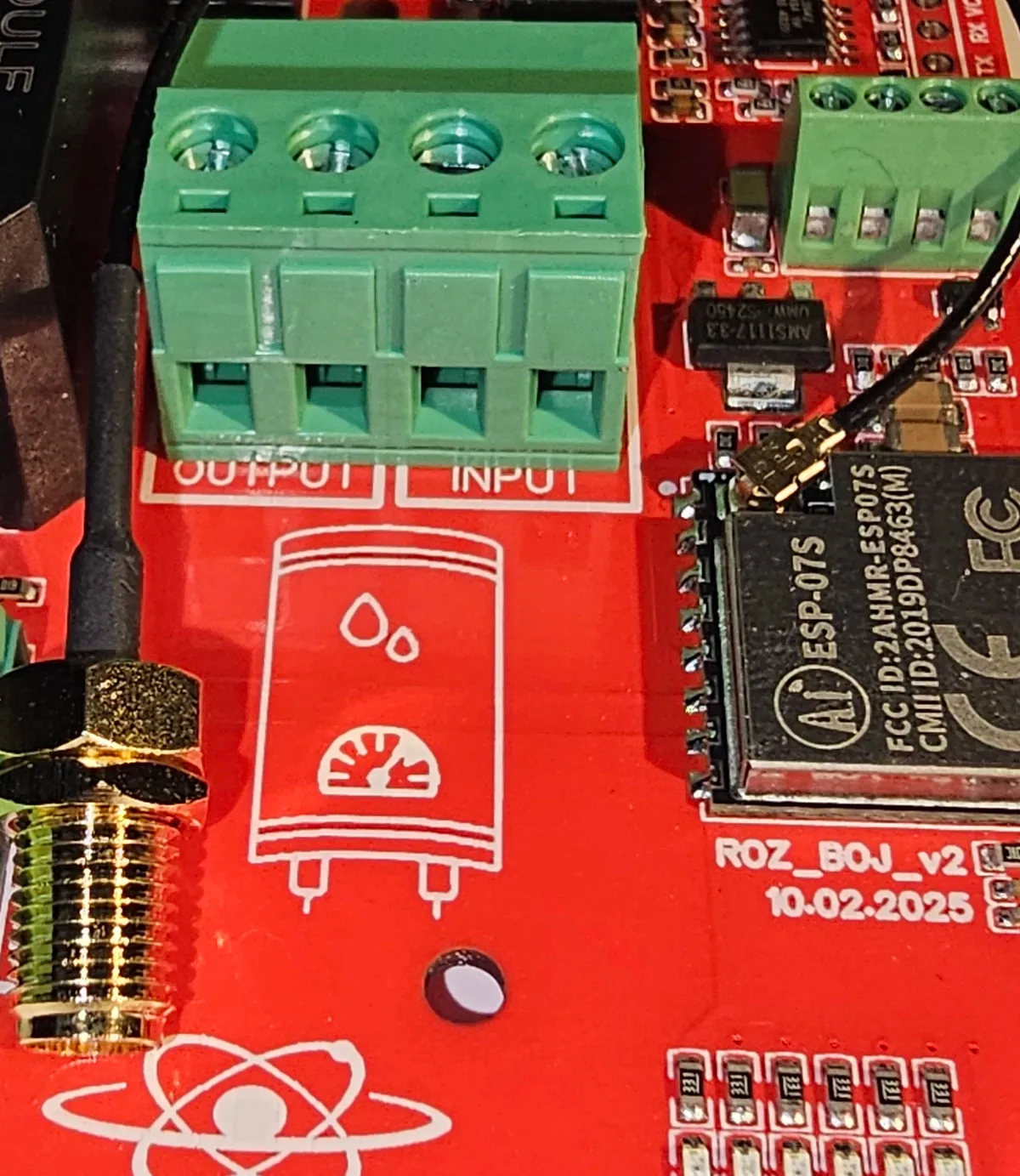

Łączność: Wi-Fi

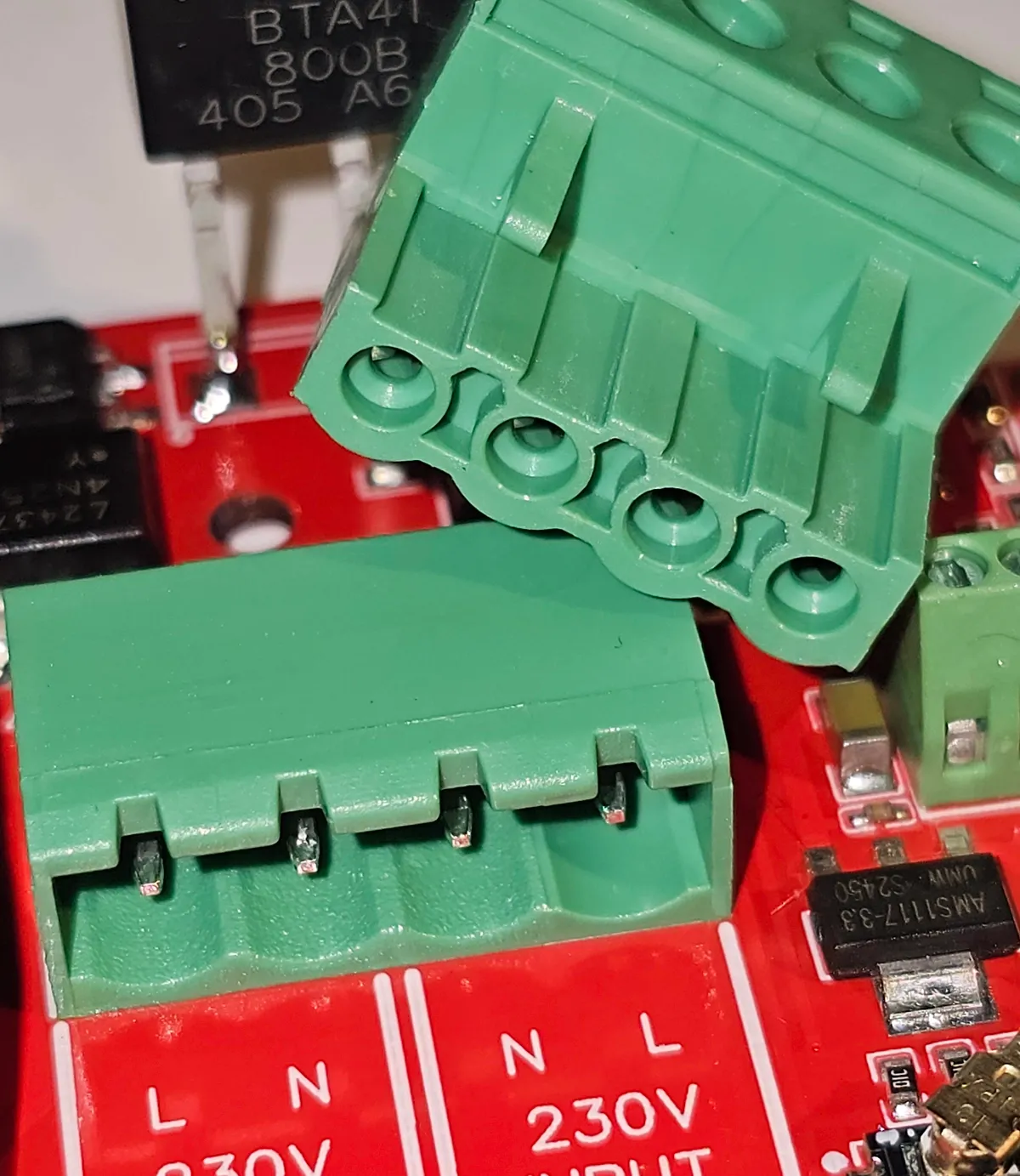

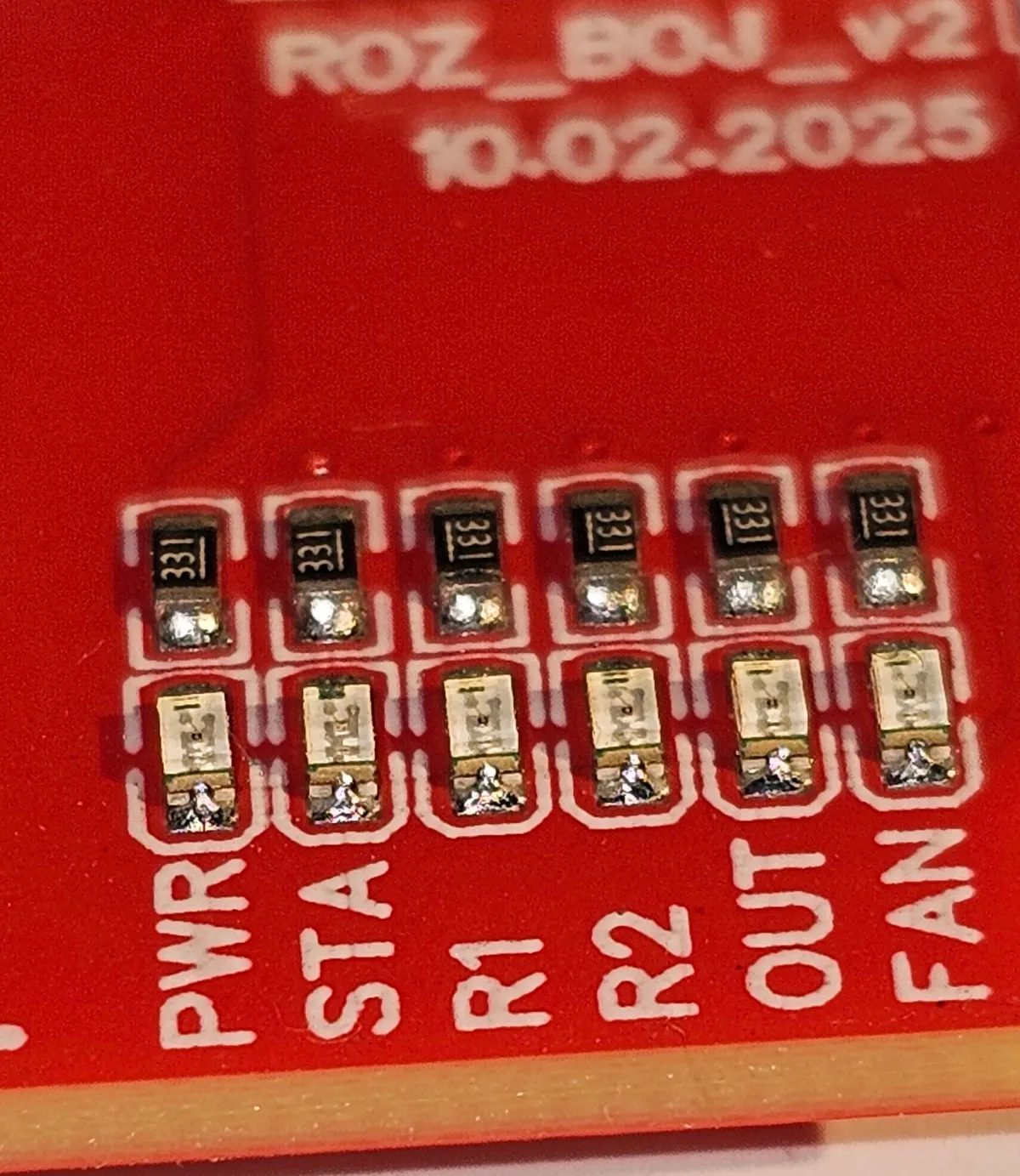

Wyjścia: triak (grzałka, płynna regulacja) · 2 × przekaźnik NO 5 A (pompy) · 12 V na wentylator

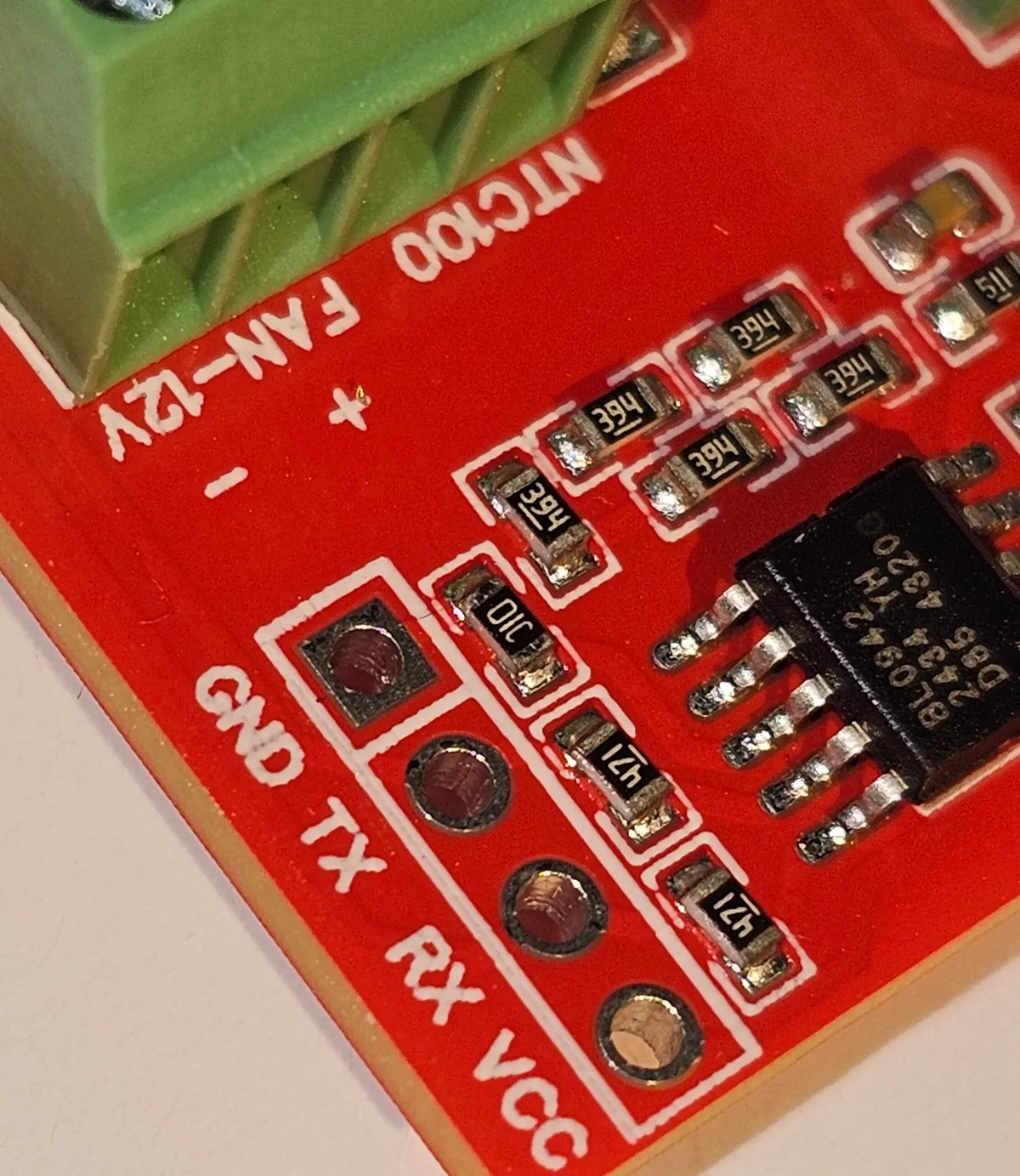

Wejścia: czujnik temperatury NTC 100k; pomiar BL0924: napięcie, częstotliwość, moc, prąd

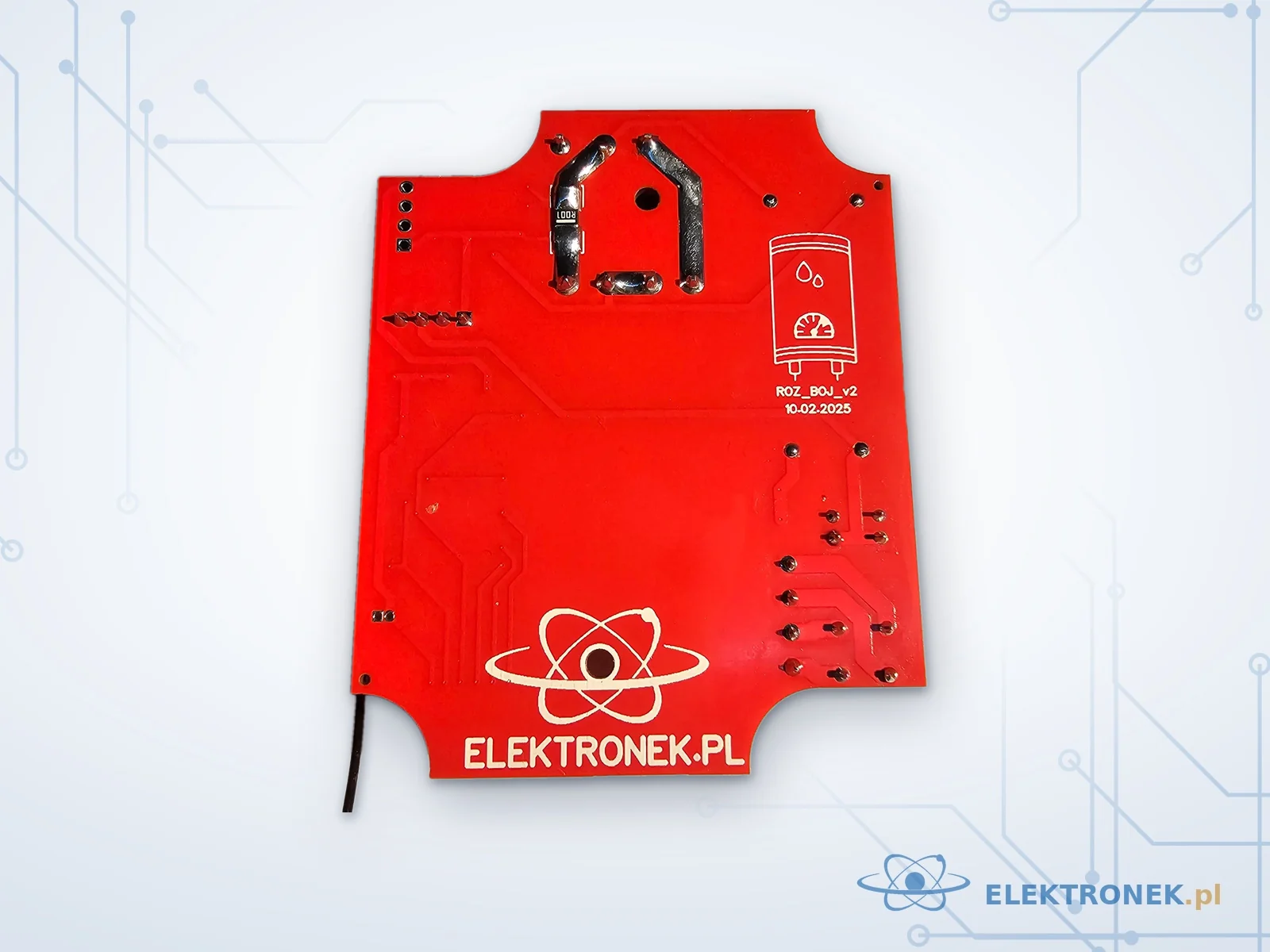

Wymiary: kompaktowa płytka, mieści się w standardowej obudowie

Opis

Wielofunkcyjny sterownik mocy do grzałki bojlera, zaprojektowany do współpracy z instalacją fotowoltaiczną i systemem Smart Home. Triak płynnie reguluje moc grzałki, a układ BL0924 na bieżąco mierzy parametry sieci — dzięki temu nadwyżki energii z PV możesz kierować do podgrzewania wody. Dwa przekaźniki obsłużą pompy obiegowe.

Funkcje

Płynna regulacja mocy grzałki (triak)

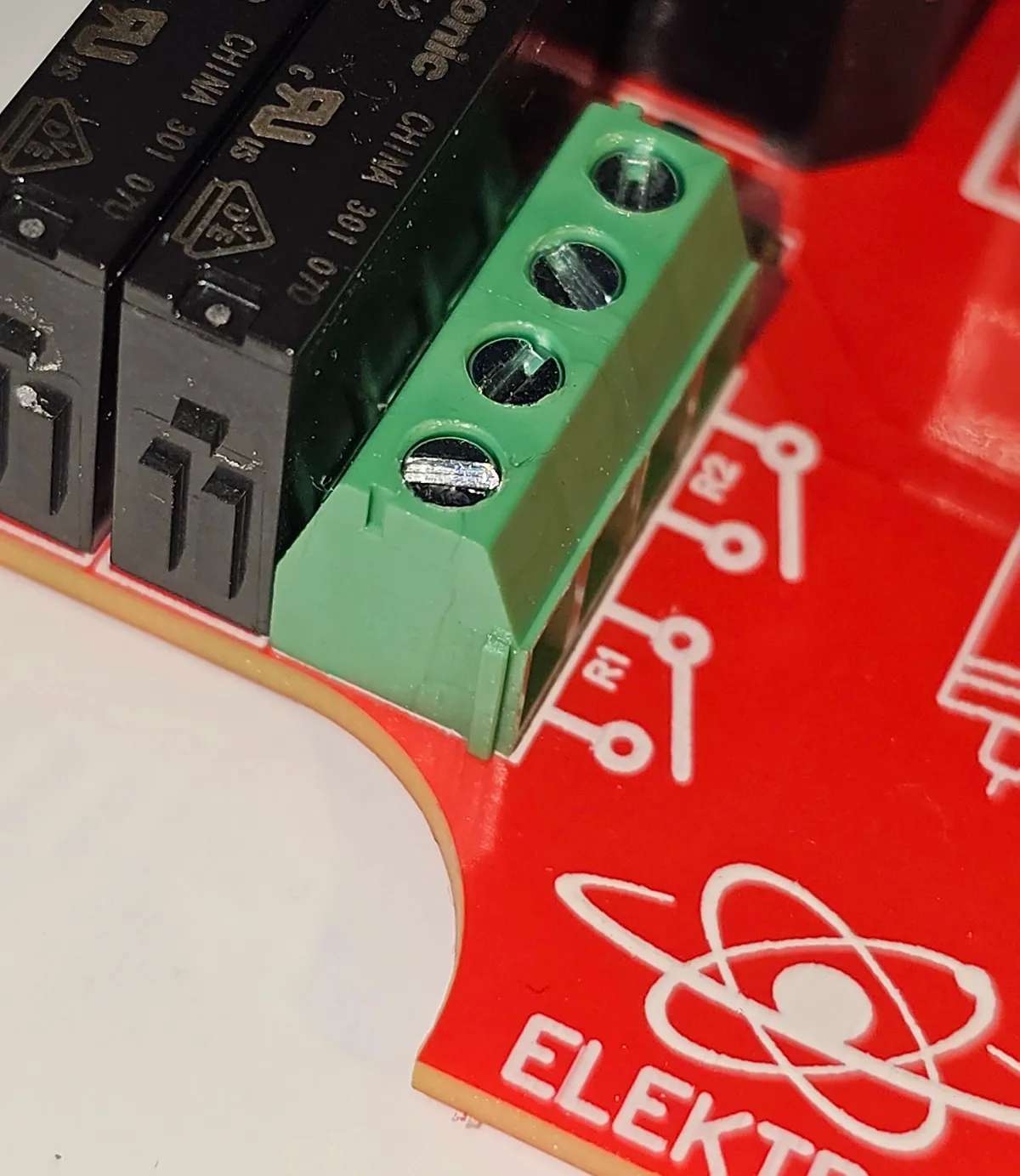

Sterowanie pompami — 2 niezależne przekaźniki NO 5 A
Ochrona przed przegrzaniem — czujnik NTC 100k i wyjście 12 V na wentylator
Pomiar w czasie rzeczywistym: napięcie, częstotliwość, moc, prąd (BL0924)
Otwarte oprogramowanie — ESPHome albo Arduino

Zastosowania

Wykorzystanie nadwyżek energii z fotowoltaiki
Zarządzanie mocą grzałki w inteligentnym domu
Regulacja mocy innych odbiorników

Uwagi

Na PCB występuje napięcie sieciowe.
Na czas programowania przez UART odłącz zasilanie 230 V.
Triak wymaga radiatora dobranego do mocy grzałki.

Integracja

ESPHome — przykładowa konfiguracja YAML w plikach do pobrania, gotowa do dalszej personalizacji.
Działa z Home Assistant i Domoticz.
