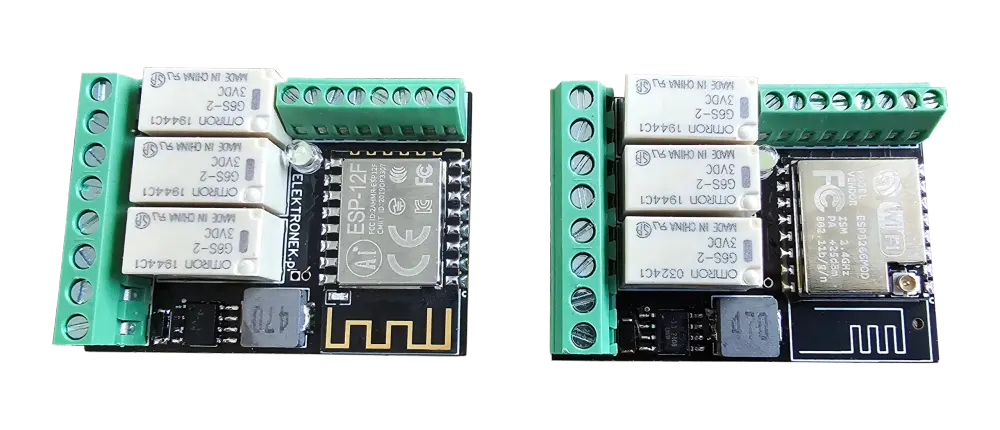

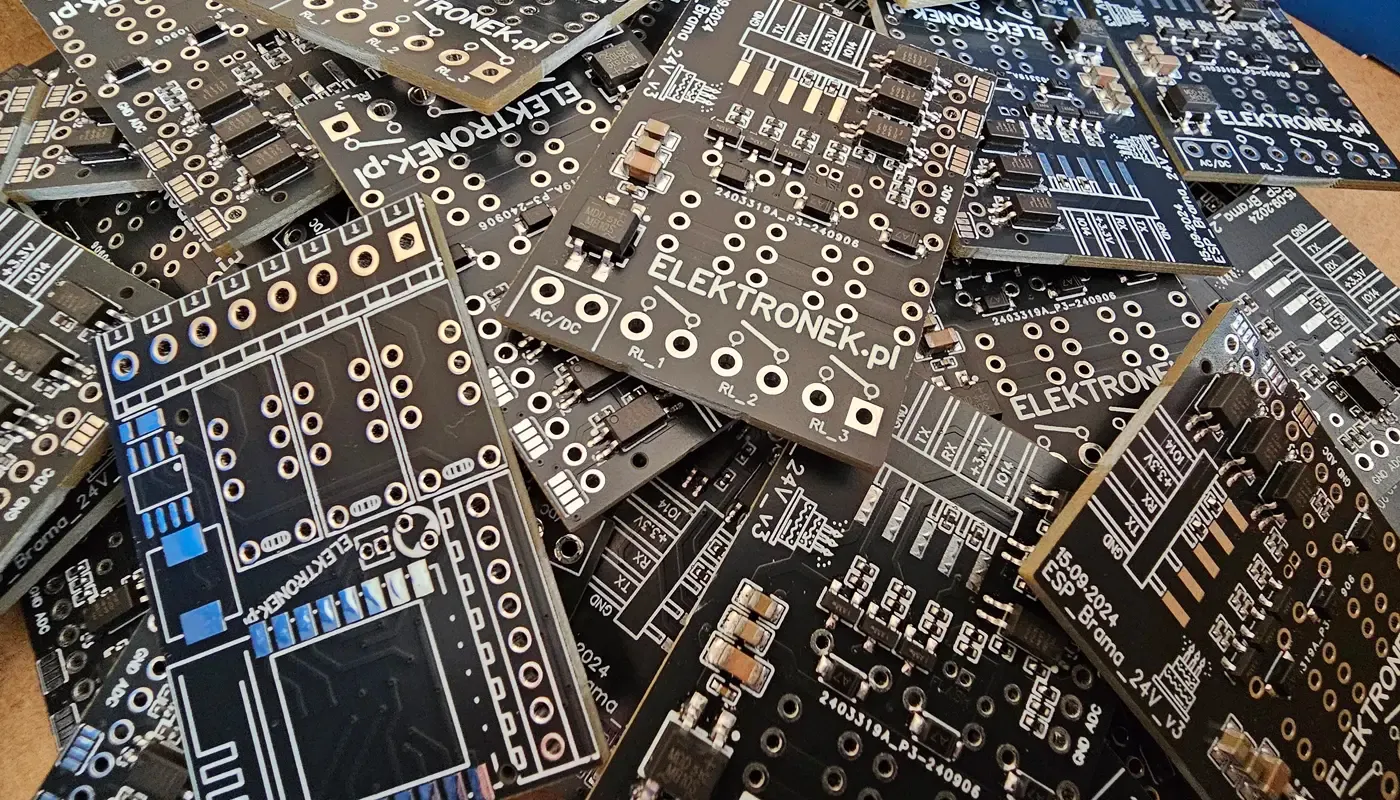

Sterownik bramy 24V

Wi-Fi do bramy automatycznej — 3 przekaźniki i konfigurowalne, optoizolowane wejścia czujników.

Dane techniczne

Mikrokontroler
ESP8266 — moduł ESP-12F lub ESP-07S (zależnie od wariantu)
Łączność
Wi-Fi 2,4 GHz
Zasilanie
6–32 V DC (dowolna polaryzacja) lub 24 V AC
Wyjścia
3 × przekaźnik NO, 2 A / 30 V (GPIO12, GPIO13, GPIO15)
Wejścia
3 × optoizolowane: brama otwarta (GPIO4), brama zamknięta (GPIO5), furtka (GPIO16); stan wysoki od 2 V, max 32 V
Interfejsy dodatkowe
1-Wire (GPIO14), ADC do 4,8 V, UART
Wymiary
45 × 32 mm (PCB)

Zapytaj o dostępność i cenę — odpowiadamy mailowo.

Zapytaj o produkt

Opis

Trzecia wersja sterownika, przygotowana do współpracy z szerszą gamą central bram automatycznych. Dodaje Wi-Fi do istniejącej centrali: steruje bramą przez przekaźniki i odczytuje stan bramy oraz furtki z czujników.

W v3 wejścia czujników są optoizolowane i konfigurowalne zworką. Mogą być sterowane napięciem z centrali bramy (2–32 V) albo zwarciem — wtedy podłączasz zwykły kontaktron lub krańcówkę.

Funkcje

  • Sterowanie bramą przez 3 przekaźniki NO
  • Czujniki: brama otwarta, brama zamknięta, furtka
  • Wybór trybu wejść zworką: napięcie zewnętrzne albo zwarcie (kontaktron)
  • Pełna optoizolacja wejść w trybie napięciowym
  • Czujniki temperatury 1-Wire (np. DS18B20)
  • Wejście analogowe ADC z dzielnikiem (np. pomiar napięcia zasilania) — 4,8 V na wejściu to 1 V na pinie ESP
  • Złącze UART — możesz wgrać własne oprogramowanie

Zastosowania

  • Bramy wjazdowe i garażowe z centralą 24 V
  • Furtka z kontaktronem
  • Podgląd stanu bramy i sterowanie z Home Assistant albo SUPLA

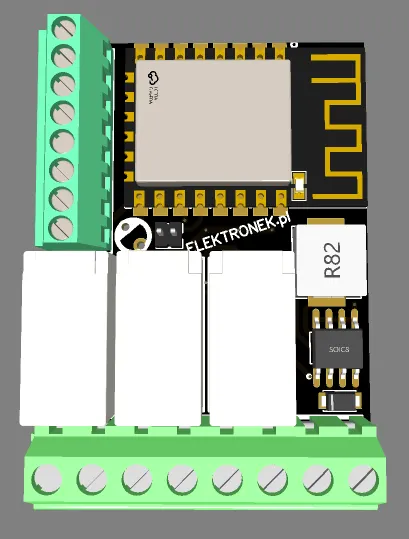

Złącza i PCB

Grupa Złącza
Wejścia IO16, IO4, IO5 — stan wysoki od 2 V (max 32 V) · ADC (max 4,8 V) · 1-Wire · UART
Wyjścia 3 × NO do 2 A / 30 V
Zasilanie złącze śrubowe, do 32 V
Inne LED zasilania · LED statusu (GPIO2) · zworka FLASH (GPIO0) · zworki konfiguracji wejść IO4, IO5, IO16

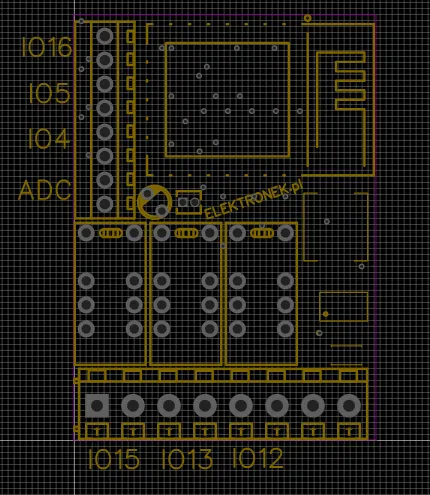

Opis złączy sterownika bramy v3

Podłączenie i konfiguracja

Dolne złącze — licząc od lewej: sześć pierwszych śrub to przekaźniki RL_3 (GPIO15), RL_2 (GPIO13) i RL_1 (GPIO12), dwie ostatnie to zasilanie.

Małe złącze w lewym górnym rogu — licząc od góry: sześć pierwszych śrub to wejścia (działanie zależy od zworek), dwie ostatnie to wejście pomiarowe ADC.

Zworka Tryb wejścia Przykład
zalutowana na środku (domyślnie) sterowanie napięciem zewnętrznym 2–32 V, pełna optoizolacja sygnał z centrali bramy lub sygnalizatora
zalutowana w skrajnych punktach sterowanie zwarciem, zasilanie z płytki kontaktron, krańcówki zwierne

Uwaga: w trybie „zwarcie” nie podawaj napięcia na wejścia — uszkodzisz sterownik.

Przy zamówieniu wybierasz moduł ESP (ESP-12F albo ESP-07S) i sposób zalutowania każdej z trzech zworek: zewnętrzne — sterowanie napięciem z centrali (zworka na środku), wewnętrzne — sterowanie zwarciem z zasilaniem z płytki (zworka w skrajnych punktach).

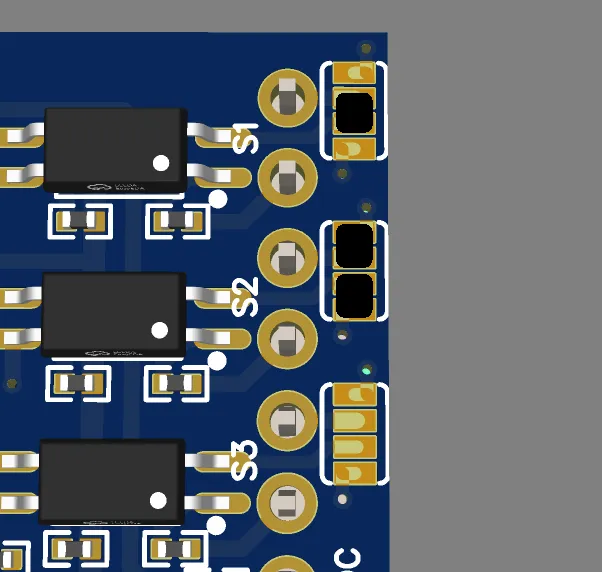

Zworki konfiguracji wejść

Integracja

  • ESPHome — testowa konfiguracja YAML jest w plikach do pobrania.
  • SUPLA — gotowy firmware BIN (ten sam dla v2 i v3).
  • Działa z Home Assistant, Domoticz i OpenHAB przez ESPHome, MQTT albo Tasmotę.

Programowanie

Przez UART ze zworką FLASH

  1. Podłącz programator: TX, RX i GND. Jeśli płytka nie jest zasilana z własnego zasilacza, podłącz też 3,3 V.
  2. Zewrzyj zworkę FLASH.
  3. Podaj zasilanie — ESP startuje w trybie programowania.
  4. Wgraj firmware zgodnie z instrukcją wybranego oprogramowania (ESPHome, SUPLA, Tasmota…).

Historia wersji

  1. v3 (ta strona)ESP_Brama_24V_v3aktualna

    Optoizolacja wejść, wybór trybu wejść zworką (napięcie albo zwarcie), stan wysoki już od 2 V.

  2. v2ESP_Brama_24V_v2

    Wejścia bramy do 32 V (stan wysoki od 19 V), zworka PULL do konfiguracji wejść, ADC do 12 V.
