Mini moduł wejściowy 6 kanałów

Sześć łączników, przycisków albo kontaktronów w sieci Wi-Fi — z jednej małej płytki zasilanej z USB-C.

Dane techniczne

Mikrokontroler
ESP8266 (moduł ESP-12F)
Łączność
Wi-Fi 2,4 GHz
Zasilanie
5 V z gniazda USB-C
Wyjścia
LED+ — 5 V kluczowane tranzystorem, na diodę LED z rezystorem
Wejścia
6 × styk bezpotencjałowy zwierany do GND (SW1–SW6)

Zapytaj o dostępność i cenę — odpowiadamy mailowo.

Zapytaj o produkt

Opis

Mały moduł Wi-Fi, który zamienia zwykłe łączniki ścienne, przyciski albo kontaktrony w czujniki i przyciski systemu automatyki domowej. Ma sześć wejść na styki zwierane do GND, wyjście na diodę sygnalizacyjną i zasilanie z gniazda USB-C — wystarczy dowolna ładowarka do telefonu.

Sercem jest ESP8266 w module ESP-12F, a oprogramowanie jest otwarte: wgrasz ESPHome, SUPLA, Tasmotę albo własny program — moduł zrobi to, co sobie wymyślisz.

Zastosowania

  • Łączniki ścienne i przyciski dzwonkowe jako przyciski sceny w Home Assistant lub SUPLA
  • Kontaktrony okien i drzwi — czujniki otwarcia
  • Stany wyjść innych urządzeń (styk przekaźnika, alarmu, pieca) do podglądu w aplikacji
  • Dioda LED jako potwierdzenie albo sygnalizacja stanu, np. podświetlenie łącznika

Podłączenie

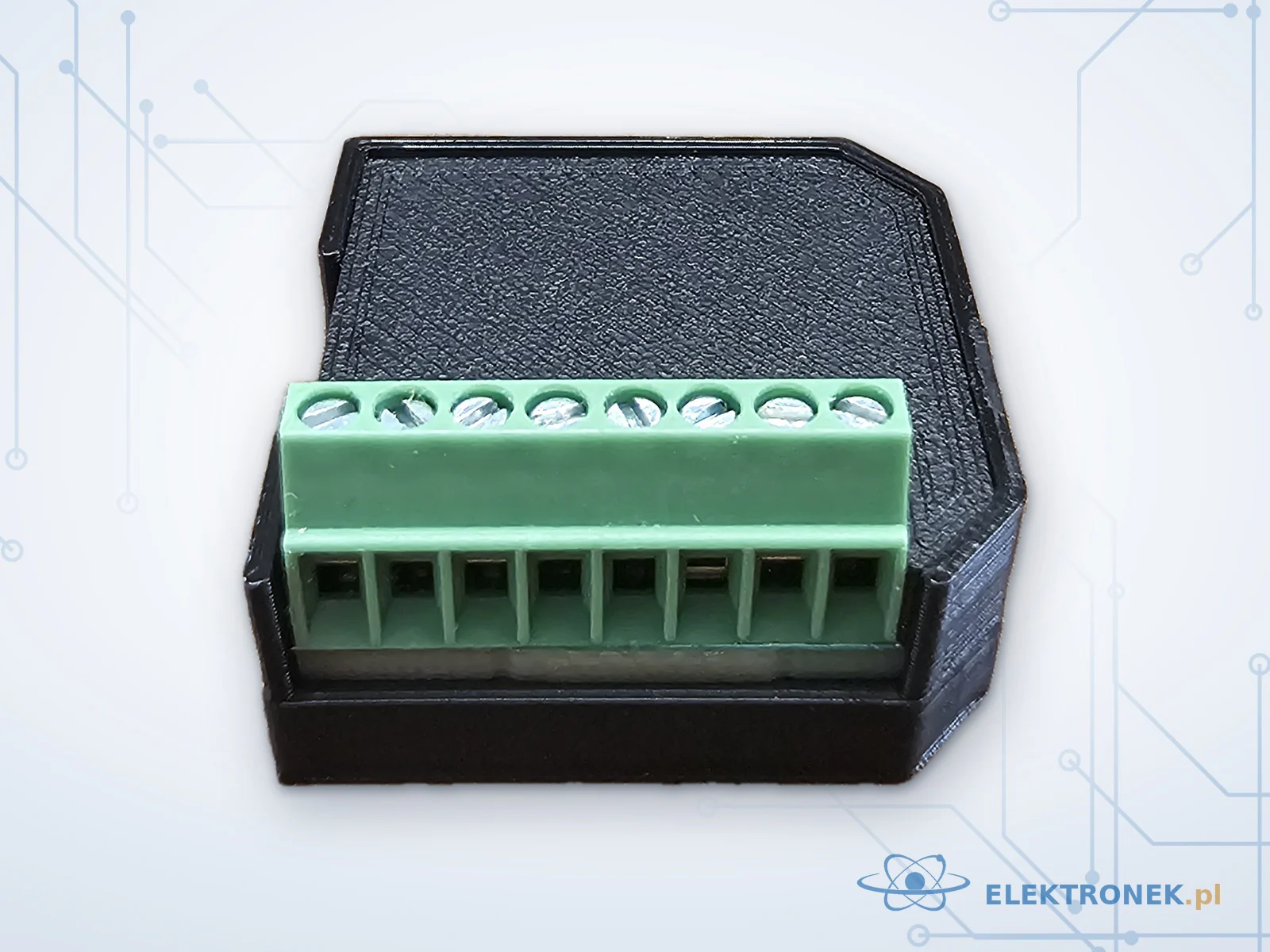

Wszystkie przewody idą do złącza śrubowego na krawędzi płytki.

  • Wejścia SW1–SW6: styk (łącznik, przycisk, kontaktron) podłączasz między wejście a GND. Wejścia są przeznaczone tylko na styki bezpotencjałowe — nie podawaj na nie żadnego zewnętrznego napięcia.
  • LED+: wyjście sterowane tranzystorem od strony plusa, daje 5 V. Diodę podłączasz anodą do LED+, katodą do GND — zawsze przez rezystor (np. 330 Ω–1 kΩ dla zwykłej diody 5 mm).

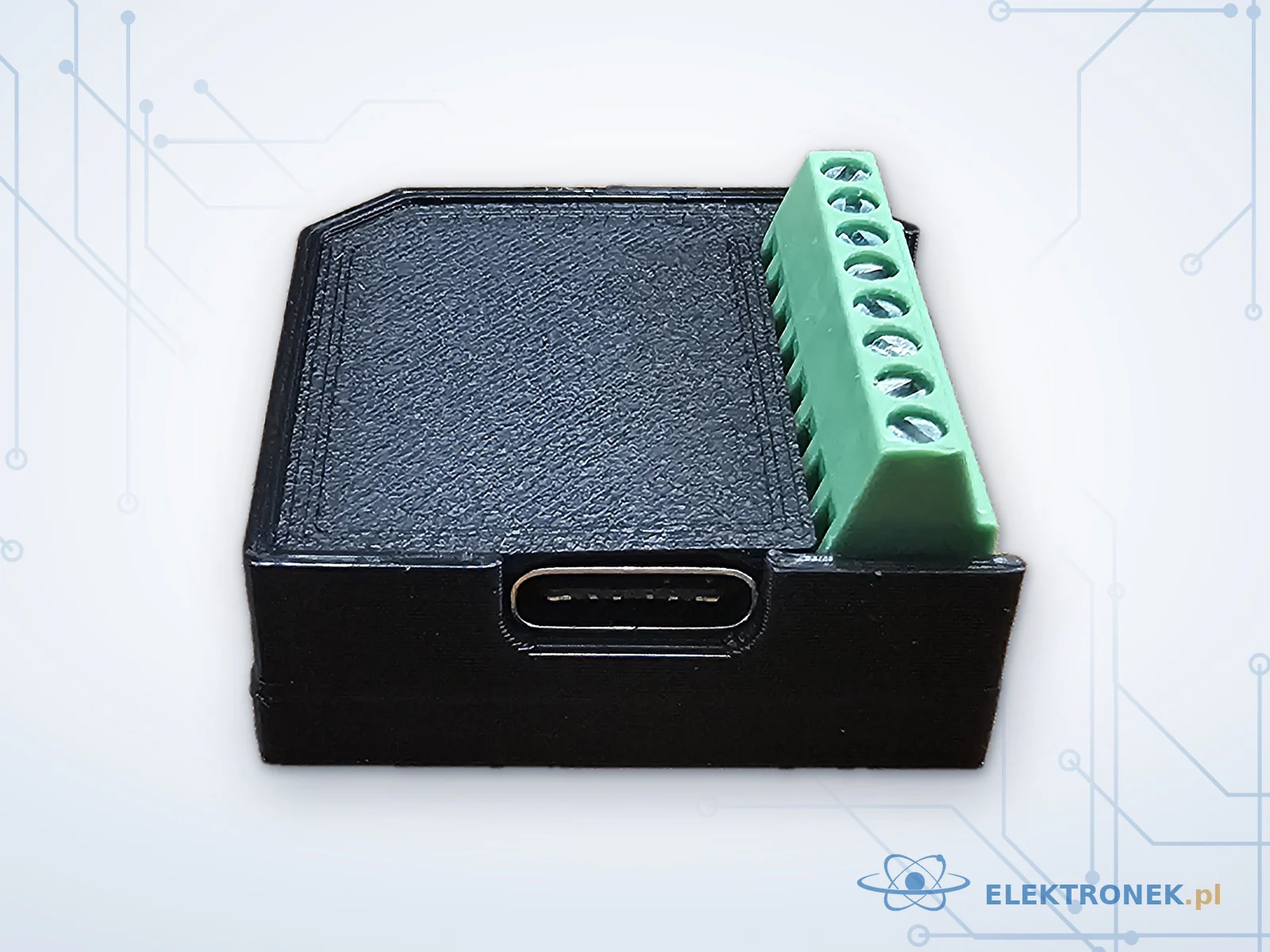

  • Zasilanie: 5 V z gniazda USB-C.

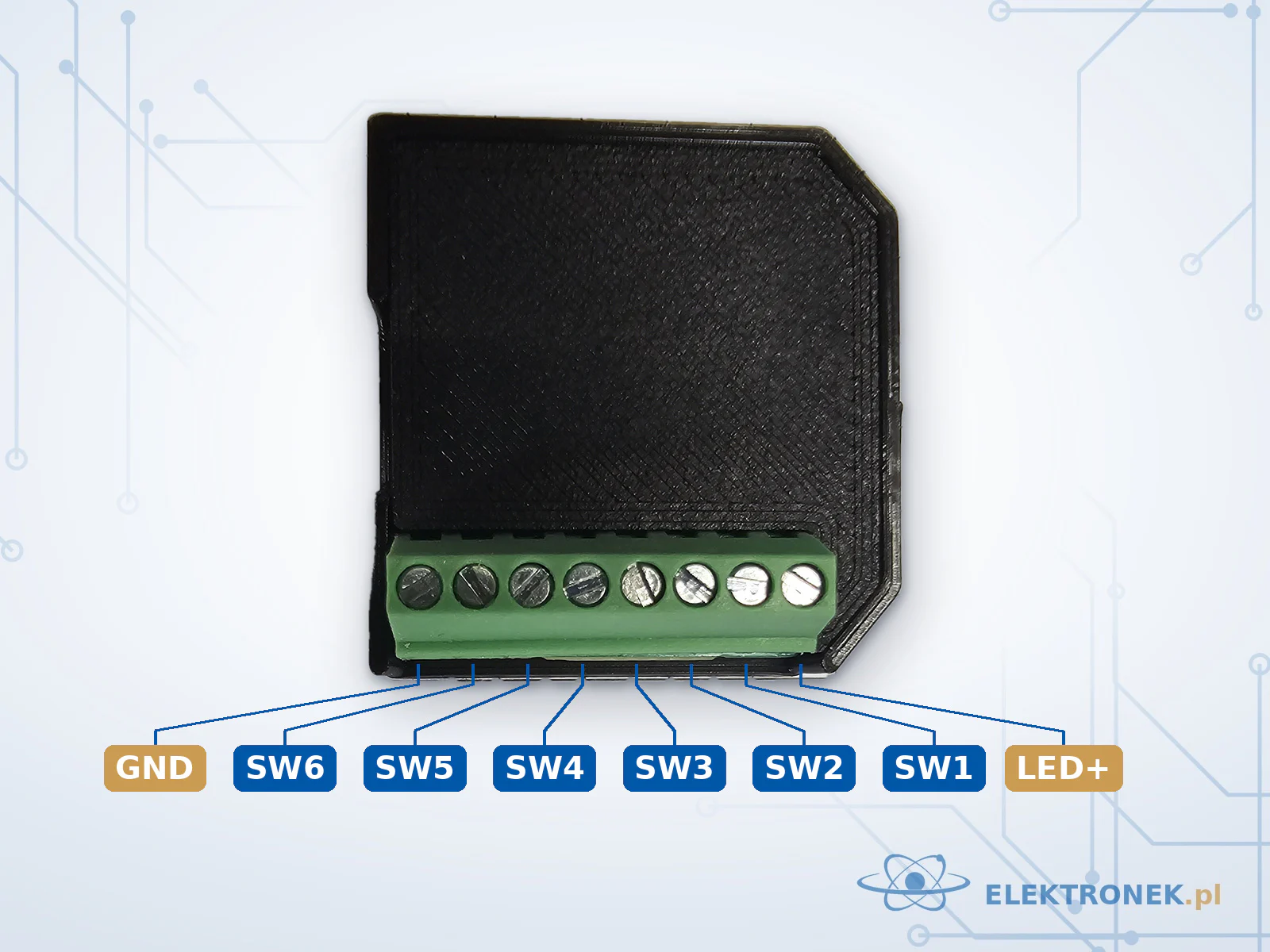

Opis zacisków R_6SWm_v1

Programowanie

Kolejne aktualizacje wgrywasz bezprzewodowo, przez OTA. Pierwsze wgranie albo odzyskanie modułu — przez złącze serwisowe na płytce (TX, RX, 3V, GND, IO0):

  1. Podłącz konwerter USB-UART 3,3 V: TX → RX, RX → TX, GND → GND, 3V → 3,3 V.
  2. Połącz IO0 z GND.
  3. Podaj zasilanie — ESP startuje w trybie programowania.
  4. Wgraj firmware, rozłącz IO0 od GND i zrestartuj moduł.
