Dimmer power LED 8 kanałów – ROZ_DLEDp_v1

8-kanałowy ściemniacz LED ROZ_DLEDp_v1

Zautomatyzuj oświetlenie w Twoim domu!

8-kanałowy dimmer LED dużej mocy jest rozszerzeniem dla „Sterownika rozdzielnicy ESP32, ROZ_ESP_v2” to rozwiązanie do łatwego sterowania żarówkami i paskami LED za pomocą PWM. Urządzenie jest łatwe w instalacji i konfiguracji. Do pojedynczego Sterownika ESP32 możemy podłączyć wiele dimmerów i na jednym IP zapewnić dużo kanałów do sterowania.

Funkcje:

• Sterowanie 8 niezależnymi kanałami
• Możliwość stosowania 1 do 4 niezależnych zasilaczy do zapewnienia odpowiedniej mocy
• Kompatybilny z popularnymi systemami automatyki domowej
• Łączenie wielu modułów w jeden system.

Dane techniczne:

• Napięcie zasilania: do 32V
• Prąd maksymalny: 10A na kanał testowane (tranzystory wyjściowe: 60V/170A RDS(ON)= 2.1 mΩ )
• Wymiary: sz. 107 mm x wys. 90 mm x gr. 35 mm
• Montaż na szynę DIN

Jeśli szukasz łatwego w użyciu i wszechstronnego rozwiązania do automatycznego sterowania oświetleniem w Twoim domu, to ten sterownik jest idealnym wyborem.

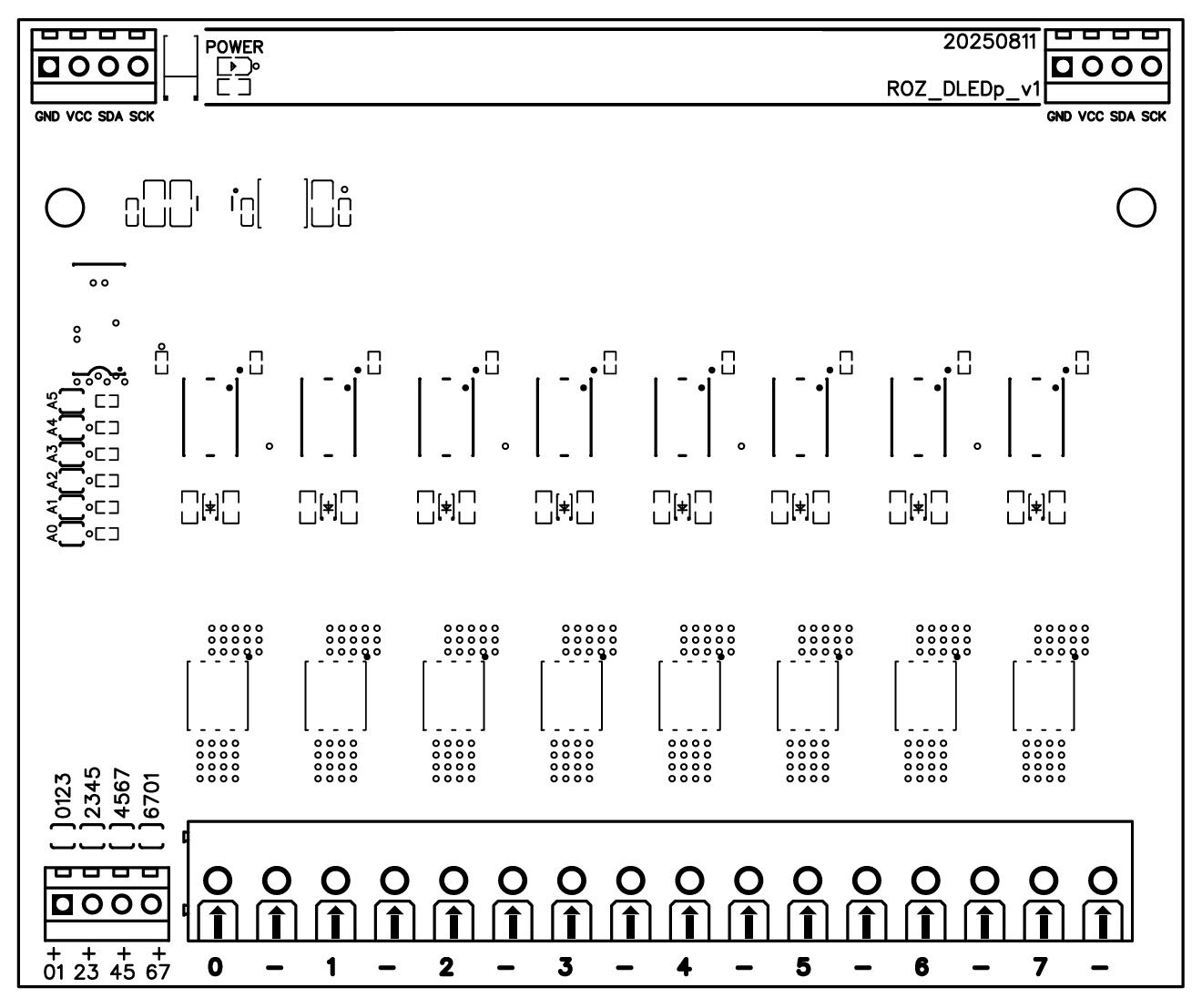

Opis PCB:

• Wejścia – I2C (dwa złącza, przejściowe do kolejnego modułu)
• Zasilanie – cześć logiczna zasilana razem ze złącza I2C max 32V
• Adresacja I2C – zworki ustalają binarnie jaką liczbę należy dodać do bazowego adresu 0x40 np:
  • 0x40 – brak
  • 0x41 – A0
  • 0x42 – A1
  • 0x43 – A0,A1
  • 0x44 – A3
  • itd…

• Wyjścia – 8 wyjść PWM dużej mocy, 10A na kanał testowane (tranzystory wyjściowe: 60V/170A RDS(ON)= 2.1 mΩ ).
• Zastosować można maksymalnie 4 niezależne zasilacze.
• Zworki przy złączu dodatnim zasilaczy oznaczają to, które kanały pracują razem
  • W przypadku gdy kanały 0,1 oraz 2,3 są na jednym zasilaczu należy zalutować pierwszą zworkę. Cyfry przy zworkach oznaczają, które kanały pracują razem.
• Przykład 1 – zasilanie z jednego zasilacza:
  • Minus zasilacza podłączyć do używanych kanałów dużego złącza oznaczonych ’ – ’
  • Plus zasilacza podłączyć do wszystkich plusów odbiorników, oraz pojedynczym cienkim kabelkiem do małego dolnego lewego złącza na PCB
  • Wszystkie zworki przy małym złączu + należy zalutować/zewrzeć.
• Przykład 2 – Zasilacz 1 dla kanałów 0,1 a Zasilacz 2 dla pozostałych
  • Minus zasilacza 1 podłączyć do ’ – ’ kanałów 0,1 dużego złącza
  • Plus zasilacza 1 podłączyć do odbiorników 0,1 oraz do małego złącza +01 na PCB
  • Minus zasilacza 2 podłączyć do ’ – ’ kanałów 2,3,4,5,6,7 dużego złącza
  • Plus zasilacza 2 podłączyć do odbiorników 2,3,4,5,6,7 oraz do małego złącza +23 na PCB
  • Zalutować zworki zasilania + oznaczone ()2345,()4567

Zdjęcia:

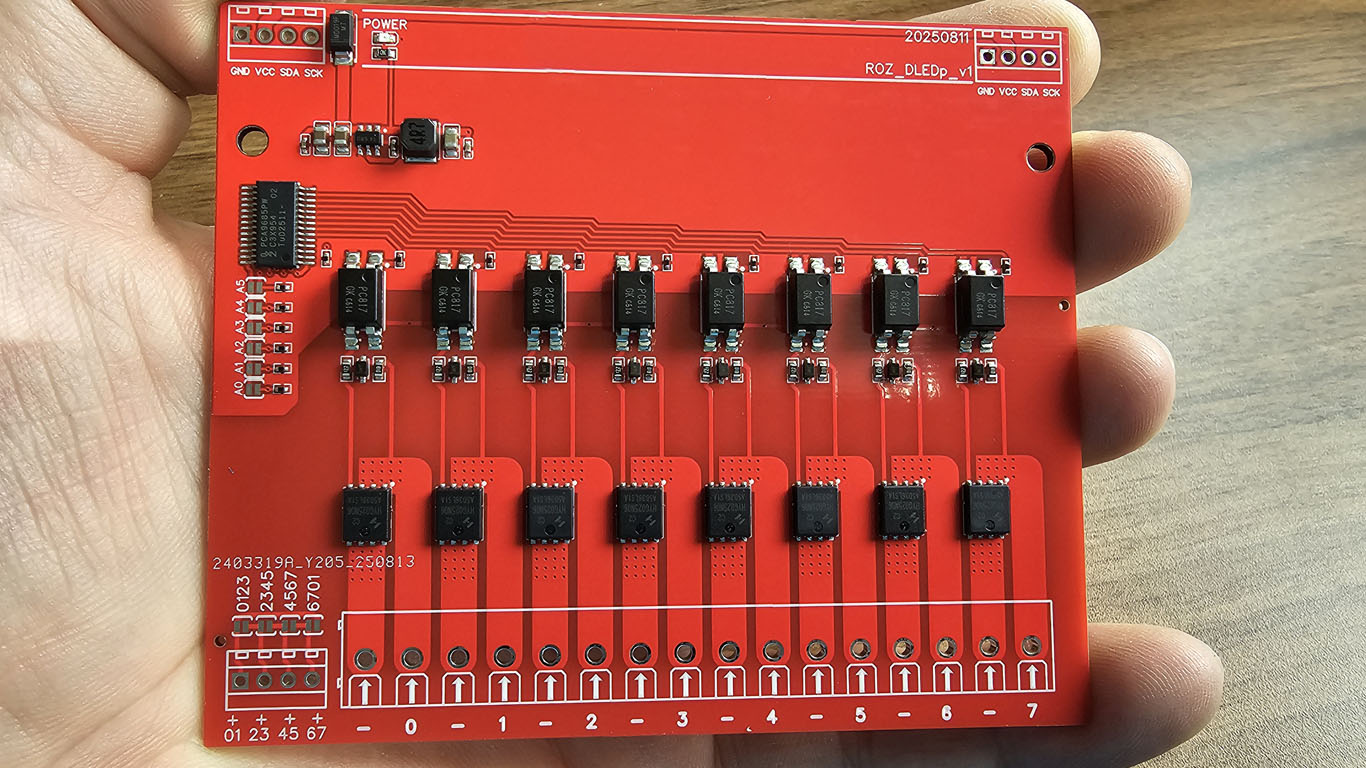

(na zdjęciu jest błąd w oznaczeniach – 0 – 1….             prawidłowo powinno być „0 – 1 – 2 – 3 – 4 – 5 – 6 – 7 –„)
